На 2005 г. запланирована работа по расширению существующей линейки.

Ноу-хау

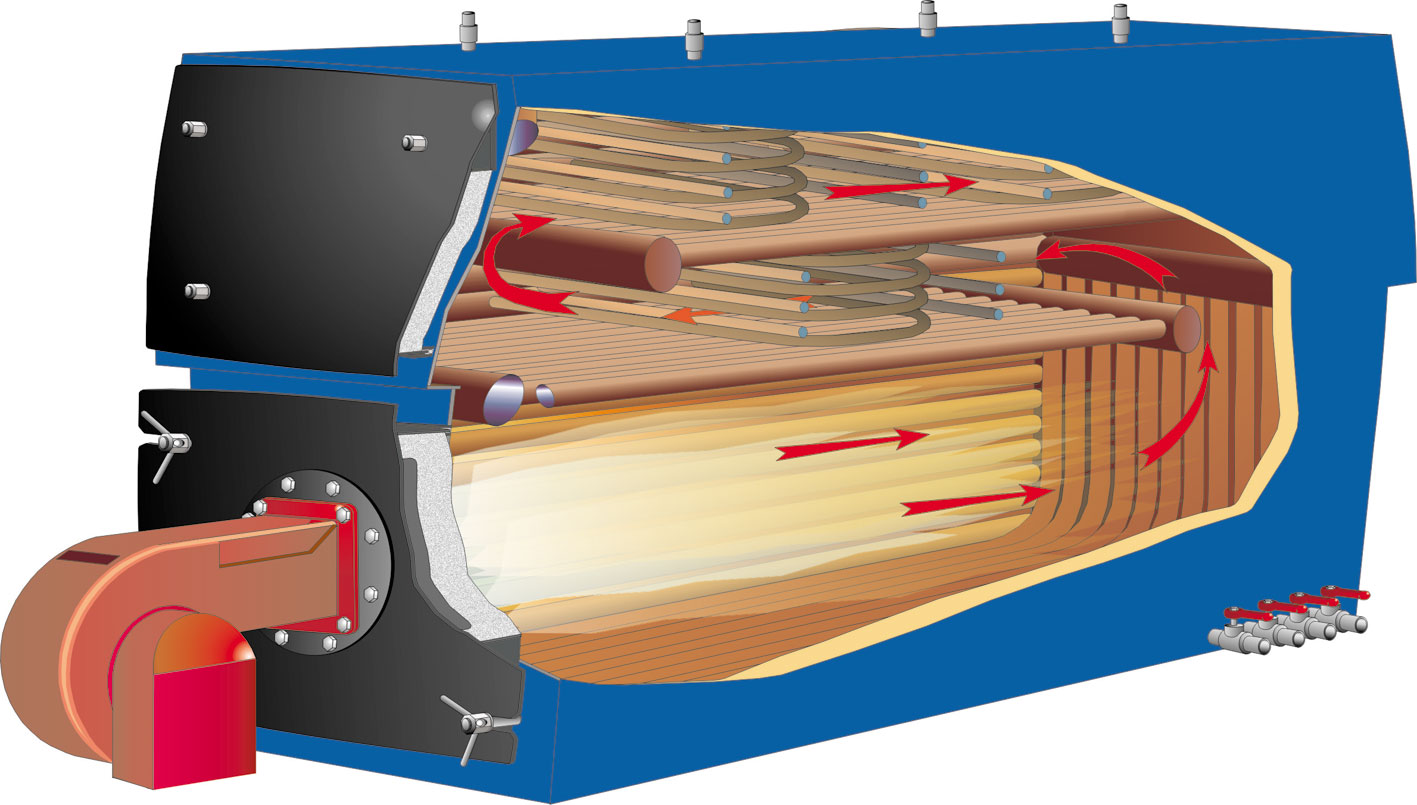

Ноу-хау заключается в применении трёхходовой горизонтальной аэродинамической схемы, широко используемой на жаротрубных котлах. Первый ход газов образует экранированная трубами топка, второй ход – обратное движение газов через первый конвективный пакет, далее – разворот на выход через второй конвективный пакет.

Преимущества
В серии Смоленск удалось совместить преимущества обоих видов конструкции – жаротрубной и водотрубной:

Краткое техническое описание

Водогрейные котлы серии Смоленск предназначены для получения горячей воды давлением 0,6 (6,0) МПа (кгс/см²) и номинальной температурой 95ºС, используемой в системах отопления и горячего водоснабжения жилых, общественных и производственных зданий.

Котлы работают на газе и лёгком жидком топливе. Котлы имеют горизонтальную компоновку и состоят из топочной камеры и конвективного газохода. Топочная камера экранирована трубами 51х3мм,входящими в коллекторы 108х4,5мм.Конвективная часть расположена над топкой и состоит из образных ширм из труб 28х3 с шагом 1=64мм. и 2=40мм.Боковые стены конвективного газохода закрыты трубами 83х3,5мм. и являются одновременно коллекторами конвективных ширм.

С фронта котла расположена неохлаждаемая открываемая фронтовая камера, на которую устанавливается горелочное устройство.

Конструкция камеры позволяет открывать её на любую сторону с углом открытия90ºС и обеспечивает лёгкий и удобный доступ к топочному пространству котла.

Доступ к конвективным поверхностям обеспечивается за счёт лаза, расположенного над фронтовой камерой. Неохлаждаемая крышка лаза (крышка газохода) открывается на левую сторону котла (см. с фронта).

В топочной камере во время эксплуатации котла присутствует избыточное давление. По этой причине котёл оснащён надёжным механизмом детальной регулировки фронтовой камеры в вертикальном и горизонтальном направлениях. Герметичность обеспечивается безасбестовым уплотнительным шнуром, вложенным в направляющие на внутренней стороне фронтовой камеры и фронтовом торце котла. Внутренняя часть фронтовой камеры и крышки лаза теплоизолирована лёгкой футеровкой.

Несущий каркас у котла отсутствует. Котёл имеет опоры, приваренные к нижним коллекторам, и устанавливается ими на швеллерные коробки высотой 200мм., поставляемые предприятием. Швеллерные коробки, в свою очередь, привариваются к полу котельной (если он металлический) либо крепятся на анкера, забетонированные в бетонном полу (предприятием не поставляются).

Котёл может устанавливаться непосредственно на пол котельной.

Котёл серии «Смоленск» оборудован автоматическими воздухоотводчиками, и удаление воздуха из котла происходит без вмешательства обслуживающего персонала.

Необходимо предусмотреть удаление воздуха только из подводящих-отводящих трубопроводов.

Дренажные линии и трубопровод слива конденсата из топки находятся по обеим сторонам котла под нижними коллекторами. Рекомендуется вывести все дренажные трубопроводы в общую сливную трубу через сливные воронки или смотровые окна в вышеуказанной трубе для обеспечения контроля герметичности дренажной запорной арматуры и возможности наблюдения за правильной циркуляцией теплоносителя в котле.

С тыла котла находятся поворотный шибер газохода и взрывной предохранительный клапан. Взрывной предохранительный клапан предназначен для сбрасывания давления воздуха (газов) в топке и конвективных поверхностях котла при достижении его критического значения. Клапан срабатывает путём разрыва чувствительной прокладки, изготовленной из специального огнеупорного материала типа КТПУ-10.

После установки котла в помещении котельной необходимо предусмотреть отводный короб взрывного предохранительного клапана или отбойные щиты со стороны нахождения людей.

Котёл имеет газоплотное исполнение, изолирован изоляционным материалом и обшит ламинированным металлическим листом с защитным покрытием.

Серия «Смоленск» – знаковый проект для ОАО «Дорогобужкотломаш»: первая поставка (котёл Смоленск – 2) осуществлена на объект в Смоленской области.

Первые 18 котлов, изготовленные в I полугодии 2004г., нашли заказчиков не только в Смоленской, но и в Челябинской, Белгородской областях, а также в Республике Татарстан и Северной Осетии.
