Производственно-технологическая документация по аттестации технологии сварки



Производственно-технологическая документация по аттестации технологии сварки







Технавигатор - это библиотека электронной проектной,сметной, нормативно-технической документации,литературы в области промышленной теплоэнергетики (районные тепловые станции (РТС), малые квартальные (КТС) и модульные котельные (МК), центральные и индивидуальные тепловые пункты (ЦТП, ИТП) и все что связано с теплоснабжением, газоснабжением

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Производственно-технологическая документация | Аттестация технологии сварки





               Аттестация НАКС 1-4 уровень

               Сварка и сварочное производство

               Сортамент стального металлопроката

               Условные обозначения отечественных сварочных электродов

               Лаборатория контроля металлов и сварки



Назад   1   2  3  4  5  Вперед





Список документов, необходимых для заключения договора на аттестацию технологии сварки (наплавки).

1. Заявка организации – заявителя на проведение производственной аттестации технологии сварки;

2. Приложение №1. Сведения о сварщиках, специалистах сварочного производства;

3. Приложение №2. Сведения о сварочном оборудовании;

3. Приложение №3. Сведения о сварочных материалах;

4. Приложение №4. Сведения о лаборатории контроля качества сварных соединений:

    - Копия свидетельства аттестации лабораторий неразрушающего контроля;

5. Копия свидетельства об аккредитации лабораторий механических испытаний (при требовании нормативного документа к наличию таковой);

6. Копии Договоров с лабораториями (при наличии лабораторий на иных, кроме собственности, законных основаниях);

7. Копия производственно–технологической документации (см. Таблицу 1);

8. Копии технологических карт сварки (см. Таблицу 1);

9. Копия приказа предприятия о создании комиссии и назначении ответственного лица по аттестации сварочных технологий;

10. Копия страницы устава организации с полным и сокращенным наименованием.



Документы предоставляемые после согласования программы аттестации
1. Копии сертификатов на основные материалы (трубы, листы и т.п., из которых изготовлены КСС);

2. Копии сертификатов и свидетельств аттестации НАКС на сварочные материалы, применяемые при сварке КСС;

3. Копия/и свидетельств аттестации на сварочное оборудование применяемое для сварки КСС согласно программе аттестации;

4. Копии протоколов аттестации специалиста сварочного производства (не ниже III-го уровня профессиональной подготовки) и сварщика/ов участвующих в выполнении сварки КСС согласно программе аттестации.



Все копии должны быть заверены.

Отметка о заверении копии проставляется под реквизитом «подпись» и включает: слово «Верно»; наименование должности лица, заверившего копию; его собственноручную подпись; расшифровку подписи (инициалы, фамилию); дату заверения копии (выписки из документа). Копии заверяется печатью организации. Для проставления отметки о заверении копии может использоваться штамп.



    Ниже представлена  производственно-технологическая документация необходимая для проведения аттестации технологии сварки:                                                                   Таблица 1
Наименование Краткое описание

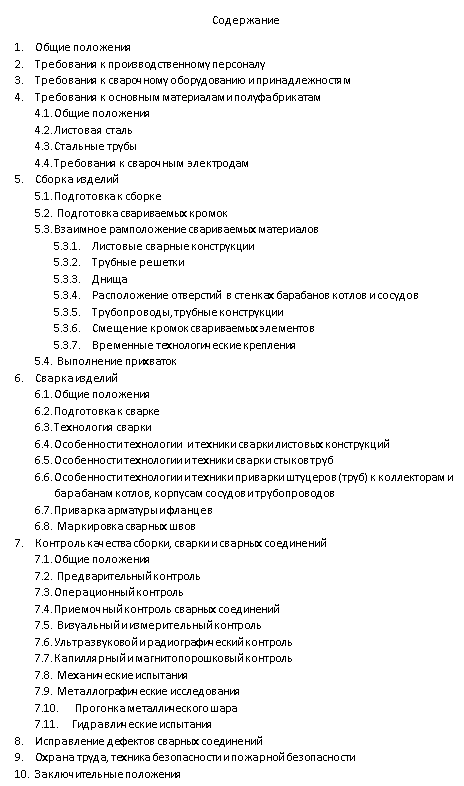

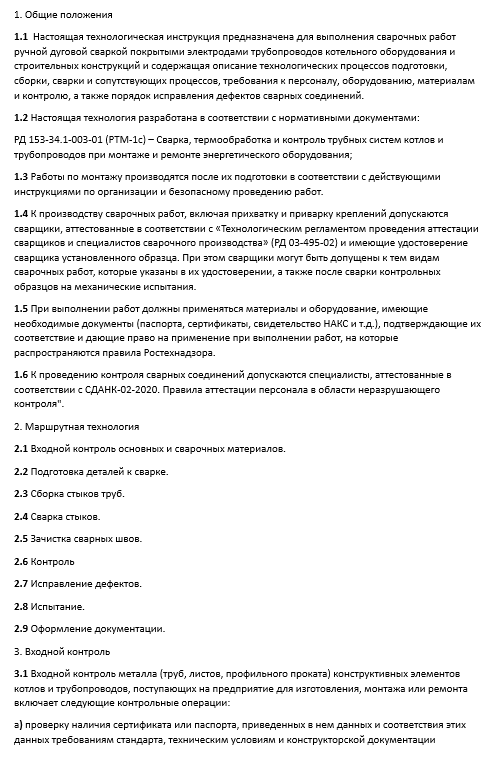

6001. Производственно-технологическая документация: технологическая инструкция ТИ-01-12. Сборка, сварка и контроль сварных соединений объектов подведомственных Ростехнадзору (для группы материалов М01)

Состав документации: согласно краткого описания



Формат документа: pdf, 100стр.




6001. Производственно-технологическая документация: технологическая инструкция ТИ-01-12. Сборка, сварка и контроль сварных соединений



Правила доставки документации



Наименование Краткое описание

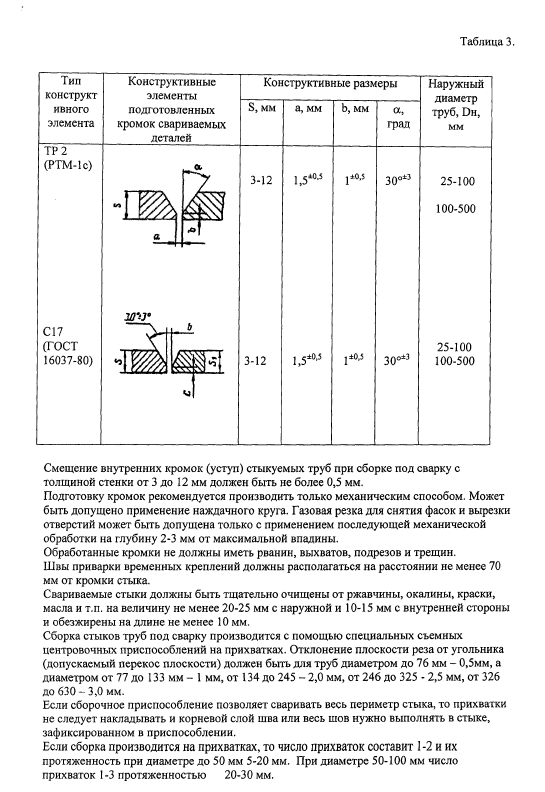

6002. Технология ручной дуговой сварки труб котельного оборудования  КО (1,2). Настоящая технология устанавливает основные требования к выполнению сврных швов при ручной электродуговой сварке труб диаметром 25-100мм и 100-500мм с толщиной стенки 3-12мм из углеродистых и низколегированных сталей перлитногот класса. Технология разработана в соответствии с требованиями Правил Ростехнадзора.



Формат документа:  PDF;  15 страниц;

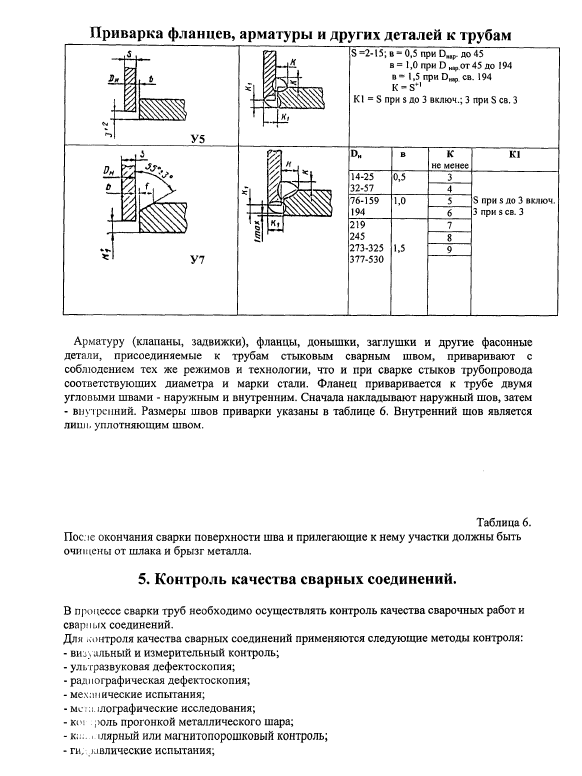

Приварка фланцев, арматуры и др. деталей к трубам

6002. Технология ручной дуговой сварки труб котельного оборудования КО (1,2)

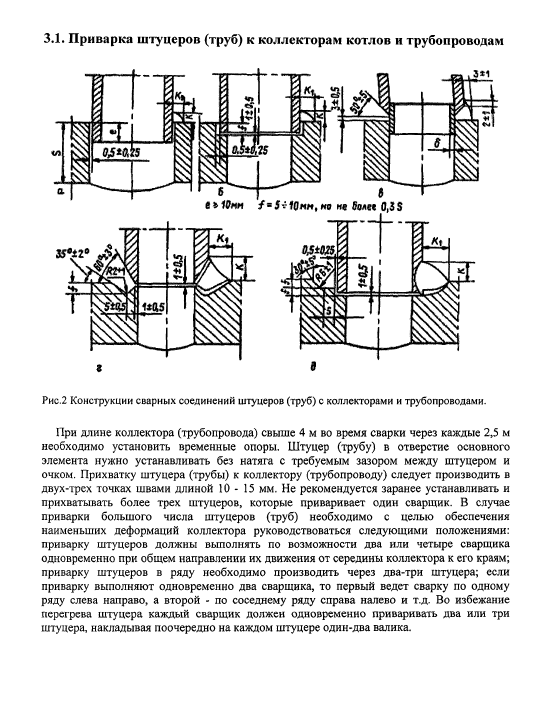

Приварка штуцеров (труб) к коллекторам котлов и трубопроводам



Правила доставки документации



Наименование Краткое описание

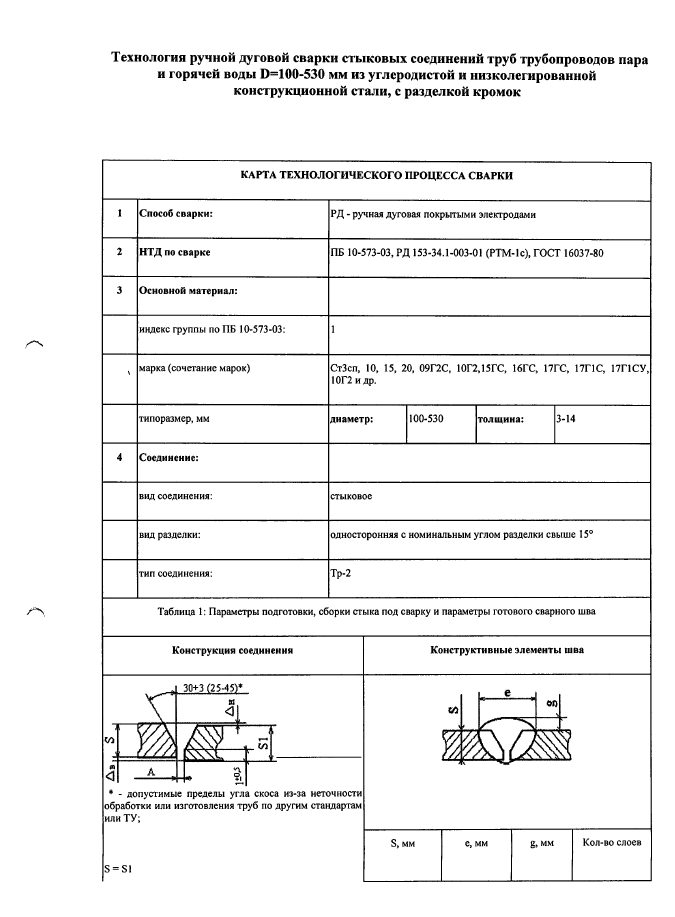

6003. Технология ручной дуговой сварки стыковых соединений труб трубопроводов пара и горячей воды D=100-530 мм , толщиной стенки 3-14мм из углеродистой и низколегированной конструкционной стали, с разделкой кромок.

Карта технологического процесса сварки.



Формат документа:  PDF;  8 страниц;




6003. Технология ручной дуговой сварки
стыковых соединений труб трубопроводов
пара и горячей воды D=100-530 мм из углеродистой
и низколегированной конструкционной стали,
с разделкой кромок



Правила доставки документации



Наименование Краткое описание

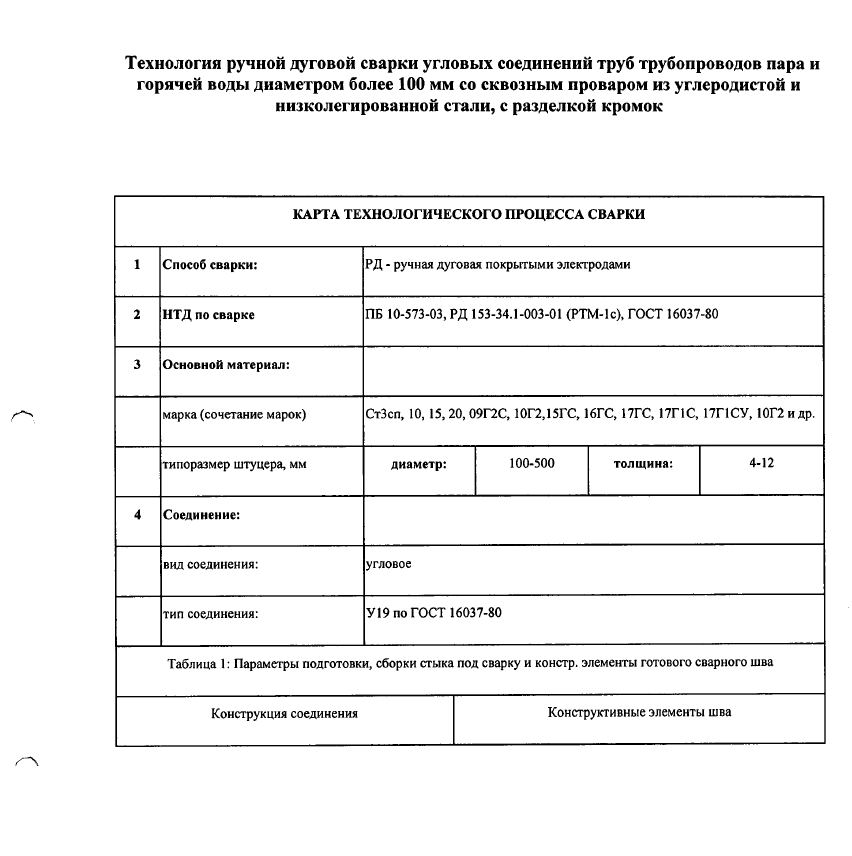

6004. Технология ручной дуговой сварки угловых соединений труб трубопроводов пара и горячей воды D 100-500мм, толщиной стенки 4-12мм со сквозным проваром из углеродистой и низколегированной стали, с разделкой кромок. Тип соединения У19 по ГОСТ 166037-80.

Карта технологического процесса сварки.



   Формат документа:  PDF;  8 страниц;




6004. Технология ручной дуговой сварки угловых
соединений труб трубопроводов пара и
горячей воды D>100мм со сквозным проваром из
углеродистой и низколегированной стали, с
разделкой кромок



Правила доставки документации



Наименование Краткое описание

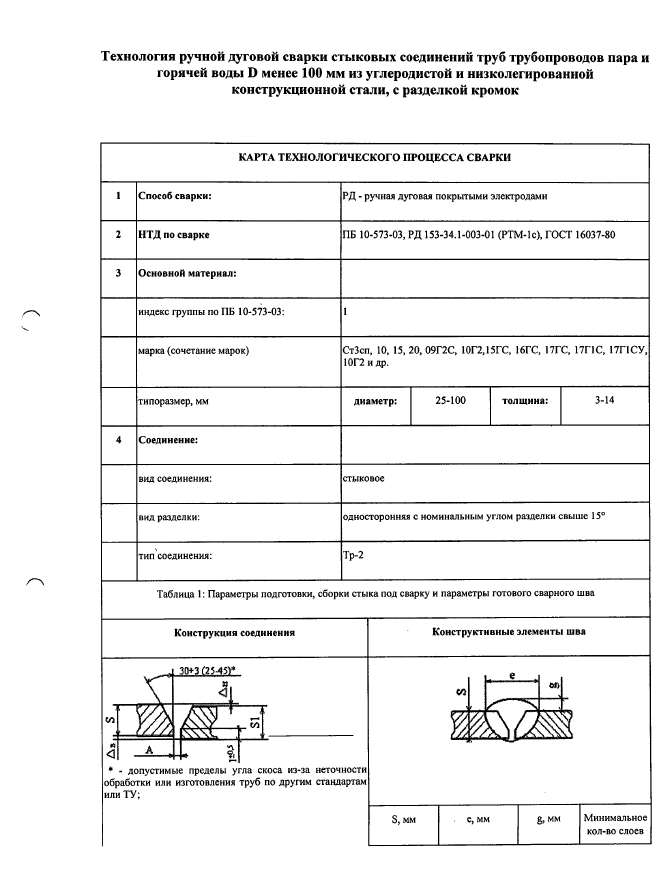

6005. Технология ручной дуговой сварки стыковых соединений труб трубопроводов пара и горячей воды D 25-100мм, толщиной стенки 3-14мм из углеродистой и низколегированной стали, с разделкой кромок.

Карта технологического процесса сварки.



   Формат документа:  PDF;  9 страниц;




6005. Технология ручной дуговой сварки
стыковых соединений труб трубопроводов
пара и горячей воды D < 100мм из углеродистой
и низколегированной стали, с разделкой
кромок



Правила доставки документации



Наименование Краткое описание

6006. Карта технологического процесса сварки трубопроводов D 60-159мм, толщиной стенки 3,5-12мм. Тип соединения: СШ, форма подготовки кромок - Тр2. Положение при сварке - В1. Режим подогрева - . Вид покрытия электродов - Б.



   Формат документа:  PDF;  2 страницы;




6006. Карта технологического процесса сварки трубопроводов



Правила доставки документации



Наименование Краткое описание

6007. Карта технологического процесса сварки трубопроводов пара и горячей воды. D 60-108мм, толщиной стенки 3,5-12мм. Тип соединения: СШ, форма подготовки кромок - Тр2. Положение при сварке - В1. Режим подогрева - . Вид покрытия электродов - Б.



   Формат документа:  PDF;  2 страницы;




6007. Карта технологического процесса сварки
трубопроводов пара и горячей воды



Правила доставки документации



Наименование Краткое описание

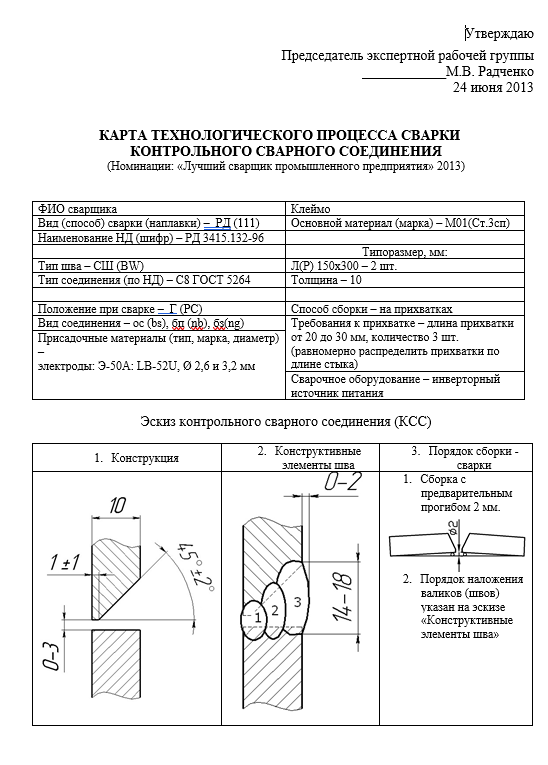

6008. Карта технологического процесса сварки контрольного сварного соединения: Основной материал (марка) – М01(Ст.3сп), Тип шва – СШ (BW) Л(Р) 150х300 – 2 шт., Тип соединения (по НД) – С8 ГОСТ 5264 Толщина – 10, Положение при сварке – Г (PC), Вид соединения – ос (bs), бп (nb), бз(ng)



   Формат документа:  Doc;  3 страницы;




6008. Карта технологического процесса сварки контрольного сварного соединения: Основной материал (марка) – М01(Ст.3сп), Тип шва – СШ (BW)



Правила доставки документации







Полезная информация:

1. Сводная таблица нормативных документов по сварке для объектов Ростехнадзора, ОТУ

2. Реестр нормативных документов в области сварки и контроля сварных соединений Системы стандартизации ПАО «Газпром», а также документов в области сварки и контроля сварных соединений, не входящих в Систему стандартизации ПАО «Газпром»
