ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ

Автоматизация







     Рабочую документацию систем автоматизации выполняют в соответствии с требованиями ГОСТ 21.408-93 "СПДС. Правила выполнения рабочей документации автоматизации технологических процессов", ГОСТ 21.101-97 "Основные требования к проектной и рабочей документации" и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД).

      В состав рабочей документации систем автоматизации включают:

- рабочие чертежи, предназначенные для производства работ по монтажу технических средств автоматизации (основные комплекты рабочих чертежей систем автоматизации марок А ... , приведенные в приложении А ГОСТ 21.408-93);

- эскизные чертежи общих видов нетиповых средств автоматизации;

- спецификацию оборудования, изделий и материалов.

     Одновременно с рабочей документацией систем автоматизации разрабатывают техническую документацию на изготовление и поставку на объект строительства технических средств автоматизации, в том числе:

- опросные листы на приборы;

- карты заказа на электроаппараты;

- таблицы соединений и подключения проводок в щитах и пультах;

- документацию для заказа комплексов средств централизованного контроля и регулирования, телемеханики, вычислительной техники, программно-технических комплексов, микропроцессорных средств и контроллеров, систем и установок пневмоавтоматики и др.

   Предлагаю Вам посмотреть примеры  рабочей документации по автоматизации



6. Станция автоматического управления (САУ) для управления работой и защиты от аварий двух погружных электронасосов (основного и резервного). Руководство по эксплуатации

5. Рабочий проект автоматизированной системы управления технологическими процессами (АСУ ТП) котлов ДКВР 10/13 №1-2 и ТВГ-8 №1-3 КТС "Косино":

5.1. -ПЗ        - Пояснительная записка;

5.2. - ОР       - Общесистемные решения;

5.3. - С         - Общая спецификация;

5.4. - ИО      - Информационное обеспечение;

5.5. - ОО      - Организационное обеспечение;

5.6. - ТО       - Техническое обеспечение;

5.7. - МО      - Математическое обеспечение;

5.8. - ПО      - Программное обеспечение;

5.9. - СМ      - Сметные решения.

 Описание системы:

АСУ ТП КТС «Косино» предназначена для обеспечения автоматизированного управления технологическими процессами КТС «Косино» и поддержания заданных технологических пара­метров, а так же для обеспечения эффективного функционирования КТС на основе автоматизи­рованного выполнения функций управления, контроля, диагностики, учета и представления ин­формации в удобном для операторов-технологов виде.

     АСУ ТП КТС «Косино» выполняется с целью оптимизации технологических режимов рабо­ты различных технологических систем КТС, улучшения регулирования, экономии электроэнер­гии, обеспечения надежности теплоснабжения. Улучшения условий труда персонала, повыше­ния безопасности работы оборудования и снижения вероятности ошибок при эксплуатации КТС.

АСУ ТП КТС «Косино» должна обеспечить автоматизированное управление следующими технологическими процессами и оборудованием: 3-мя котлами ТВГ-8, 2-мя котлами ДКВР и их оборудованием.

      АСУ ТП КТС «Косино» разрабатывается на базе программно-технического комплекса (ПТК) «Пилот».

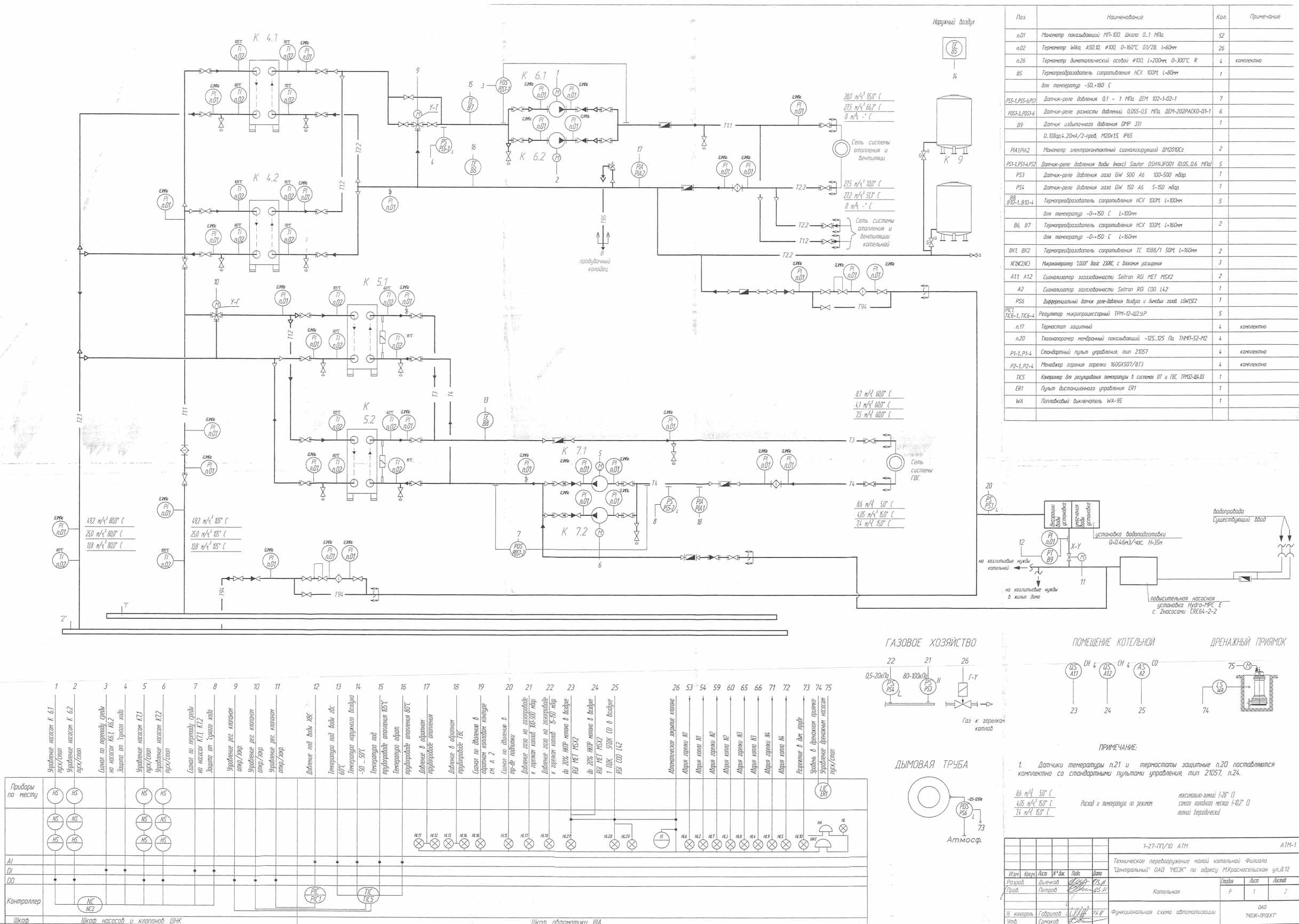

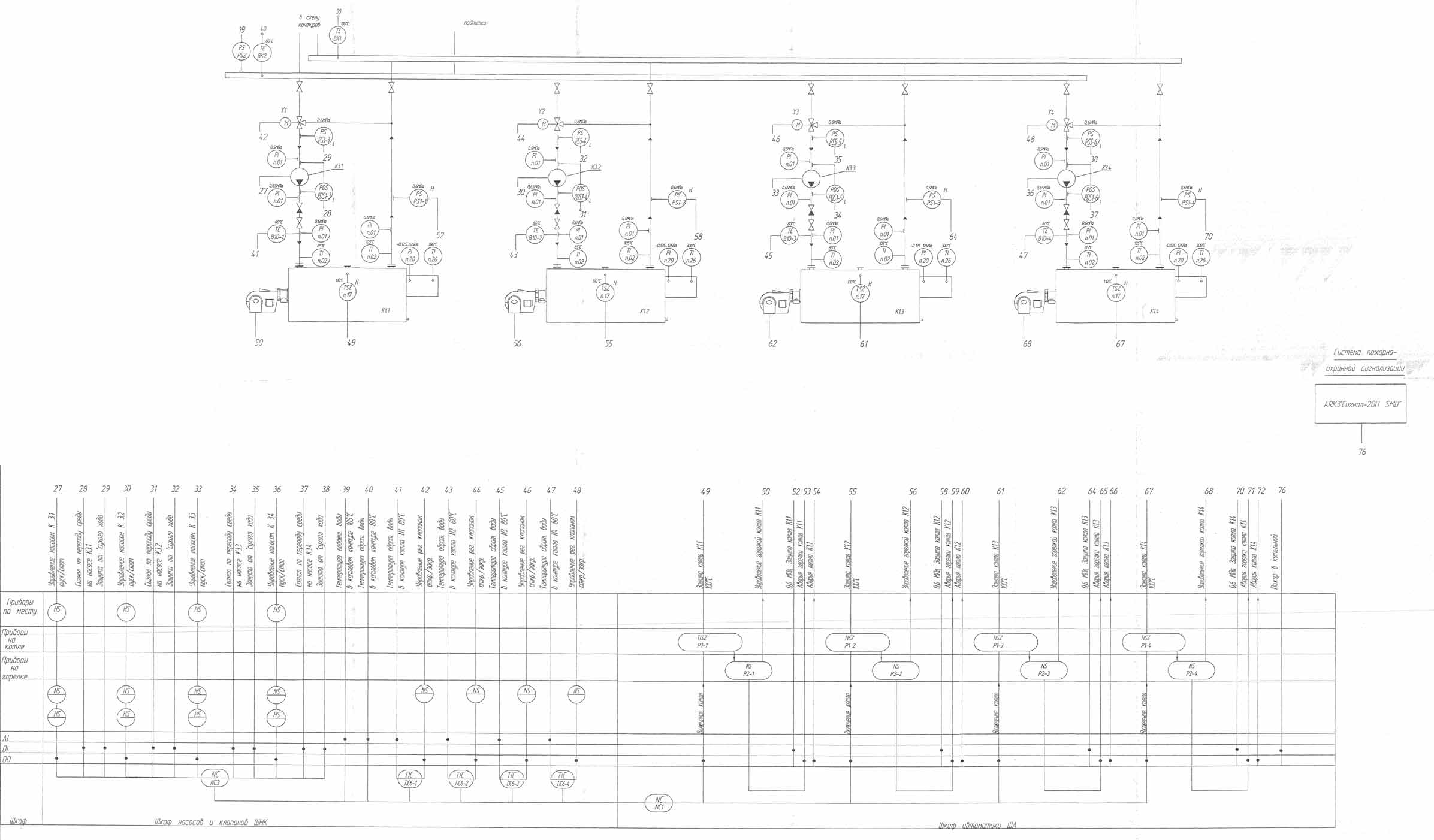

4. Автоматизация малой котельной М. Красносельская



       Схемой автоматизации см.      предусмотрено:

1. Регулирование температуры теплоносителя отопления в зависимости от температуры теплоносителя в обратном, подающем трубопроводах отопления и  наружного воздуха согласно тепловому графику.

2. Регулирование температуры теплоносителя в системе ГВС.

3. Поддержание необходимого давления воды в системе ХВС перед  установкой  водоподготовки.

4. Каскадное управление работой котлов.

5. Защита насосов от работы в режиме отсутствия расхода теплоносителя.

6. Защита котлов от работы в режиме отсутствия расхода теплоносителя

7. Управление отсечным клапаном на вводе газа в котельную.

8. Световая сигнализация работы и аварии оборудования котельной с отображением информации на лицевой панели шкафа ША.   проектная рабочая документация строительство монтаж реконструкция капитальный ремонт техническое перевооружение ликвидация консервация объектов специальных требований промышленной безопасности установленных Ростехнадзора

3. Управление насосными установками. Щиты ЩУ-ЧЭ. Техническое описание, принципиальные схемы, схемы подключения
2. Рабочий проект №149/18-АТХ узла учета потребления количества тепловой энергии ЦТП-18 РТС «Рублево» по адресу: г.Москва, ул. Ельнинская, д.11, к.2
1. Рабочий проект №3.612.173 узла учета тепловой энергии общежития №4 Егорьевского авиационно-технического колледжа гражданской авиации по адресу: г. Егорьевск, Московской обл., ул. Владимирская, д.2. Исходные данные. Общая пояснительная записка. Чертежи. Спецификация оборудования.

Московский завод тепловой автоматики

Техническая документация

Программное обеспечение

Готовые проектные решения

Готовые алгоритмические решения

Программно-технический комплекс КОНТАР. Справочник инженера



Разработка проектной документации, снижаем стоимость в 75% случаев, прохождение экспертизы проекта, предварительный расчет, разделы -ГСН, -ГСВ, -ТМ, -АТМ, -ЭМ, -КМ, -АС тел. +7 (963) 610-2131
