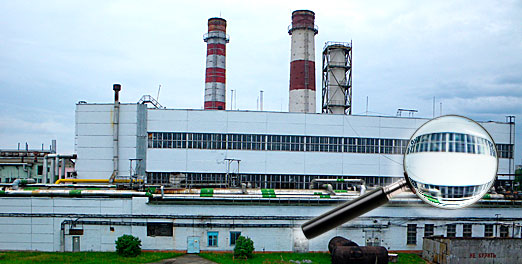

ОБСЛЕДОВАНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ





      Предлагаем Вашему вниманию наши услуги по техническому обследованию промышленных и гражданских строительных конструкций (стальных, железобетонных, кирпичных) зданий и сооружений, например зданий котельных, центральных тепловых пунктов, мазутонасосной, ГРП, ТП, тепловых пунктов, тепловых камер, дымовых труб, резервуаров, баков и емкостей, и др.

     Наши специалисты формируют техническое заключение согласно полученным результатам исследования. В зависимости от целей, поставленных на начальном этапе обследования, данные фиксируются положенным образом.

Как проводится обследование зданий и сооружений, фундаментов

        Техническое обследование представляет собой комплекс специальных мероприятий, позволяющих определить текущее техническое состояния объекта, выявить эксплуатационные качества конструкции, установить наличие и характер существующих дефектов, а также спрогнозировать их поведение в дальнейшем.
        В объем технического обследования, по желанию заказчика, могут быть включены обмерочные работы. Проведение обмерных работ позволяет определить фактические размеры зданий, сооружений, внутренних помещений и других строительных конструкций. В ходе обмерных работ выявляются размеры помещений и основных конструктивных элементов зданий
создать или восстановить обмерные чертежи фактического состояния объекта, перевести данные чертежи в цифровой вид, получить максимально точные данные размеров с целью проведения инженерных расчетов и проектирования.

     Комплекс работ по обмеру зданий и сооружений заключается в определении точных параметров объекта по этажам (включая подвальный и чердачный этажи) и составлении соответствующих чертежей, в которых отображаются продольные и поперечные разрезы с указанием высотных отметок. Чертежи фасадов отображают наличие и расположение проемов, архитектурных выступов и пр. Обмеры зданий осуществляются при подготовке объекта к реконструкции или капитальному ремонту с целью разработки рабочего проекта. Необходимость проведения этих работ так же возникает при планировании капитального ремонта или реконструкции зданий, которые невозможно провести без готового проектного решения или экспертизы промышленной безопасности, который также строится на анализе данных обследования объекта.

     Техническое и строительное заключение является неким документом, в котором отображены данные, полученные в ходе выполнения технического обследования сооружений, зданий. В него вносится информация о техническом и строительном состоянии конструкций, об их уровне надежности и пригодности к эксплуатации.

     Такое заключение служит определяющим моментом при дальнейшей эксплуатации, при выявлении дефектов, факторов их возникновения, а также при подготовке рекомендаций по усилению, восстановлению конструктивных элементов.

Техническое обследование выполняется, когда:

- выявлена явная деформация конструкций, инженерной системы, их повреждения;

- в помещении планируется перепланировка, в результате которой могут быть увеличены эксплуатационные нагрузки;

- планируется капитальный ремонт, реконструкция;

- планируется возобновление строительства или незавершенного ремонта;

- планируется изменить функциональное назначение строения, помещения;

- возникла необходимость в общей оценке состояния строения;

- необходимо выполнить оценку степени поврежденности конструкции после повреждения под воздействием внешних факторов.



     Часто техническое заключение составляют после проведения строительных работ по переустройству, реконструкции или перепланировке. В этом случае проверяет состояние конструкций сооружений, зданий в целом, соответствие выполненных работ строительным нормам, требованиям санитарной и пожарной безопасности.

       По результатам проведенного исследования полученные данные о состоянии конструкций заносят в строительное заключение, в котором также содержатся выводы, рекомендации по обеспечению безопасной эксплуатации строения в дальнейшем. Объем проводимой работы определяется заказчиком, все требования которого прописывают в техническом задании.

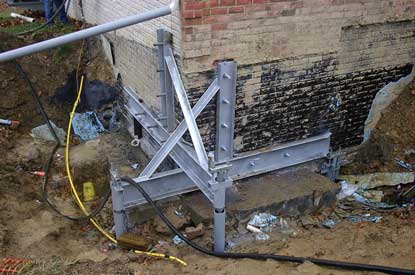

Усиление фундаментов после результатов обследования

Обследование фундаментов

       Экспертиза фундамента проводится перед мероприятиями по реконструкции или капитальному ремонту здания.
     Обследование фундаментов – широко распространенный вид экспертизы. Неудивительно, ведь фундамент – основная несущая конструкция здания. Исследования такого рода необходимы во время планирования реконструкции, капитального ремонта, перепланировки или оценки целесообразности дальнейшей эксплуатации здания. Лаборатория нашей компании проведет для вас детальное обследование фундамента. По результатам обследования производится их усиление.


Техническое обследование строений производится согласно техническому заданию заказчика, в котором указаны все элементы объекта, цели, задачи и сроки выполнения работ. Обследование и экспертиза фундамента проводятся поэтапно:

     Первый этап – предварительное, или общее обследование, второй – детальный осмотр. При этом каждый этап согласовывается с заказчиком.
      Детальное обследование фундамента проводится с целью оценки технического состояния и несущей способности. Для этого проводится шурфление или земляные работы до места расположения подошвы фундамента.
     Главная задача предварительного этапа обследования – сбор первоначальной информации и определение состояния строительных конструкций, объема и состава работ. Важную роль играют этажность здания, его назначение, сложность работ и другие критерии.

      Второй этап проведения обследования заканчивается составлением документации. Оформляется техническое заключение о механико-физических свойствах материалов, грунтов и конструкций. Также заверяется расчётная схема несущих конструкций и строения в целом, учитывая уровень наличия дефектов.


Обследование зданий, сооружений, фундаментов от инженера-строителя

Примеры технических заключений по обследованию экспертизе зданий, сооружений, фундаментов
