Тепловой пункт

 Cetetherm CetePunkt

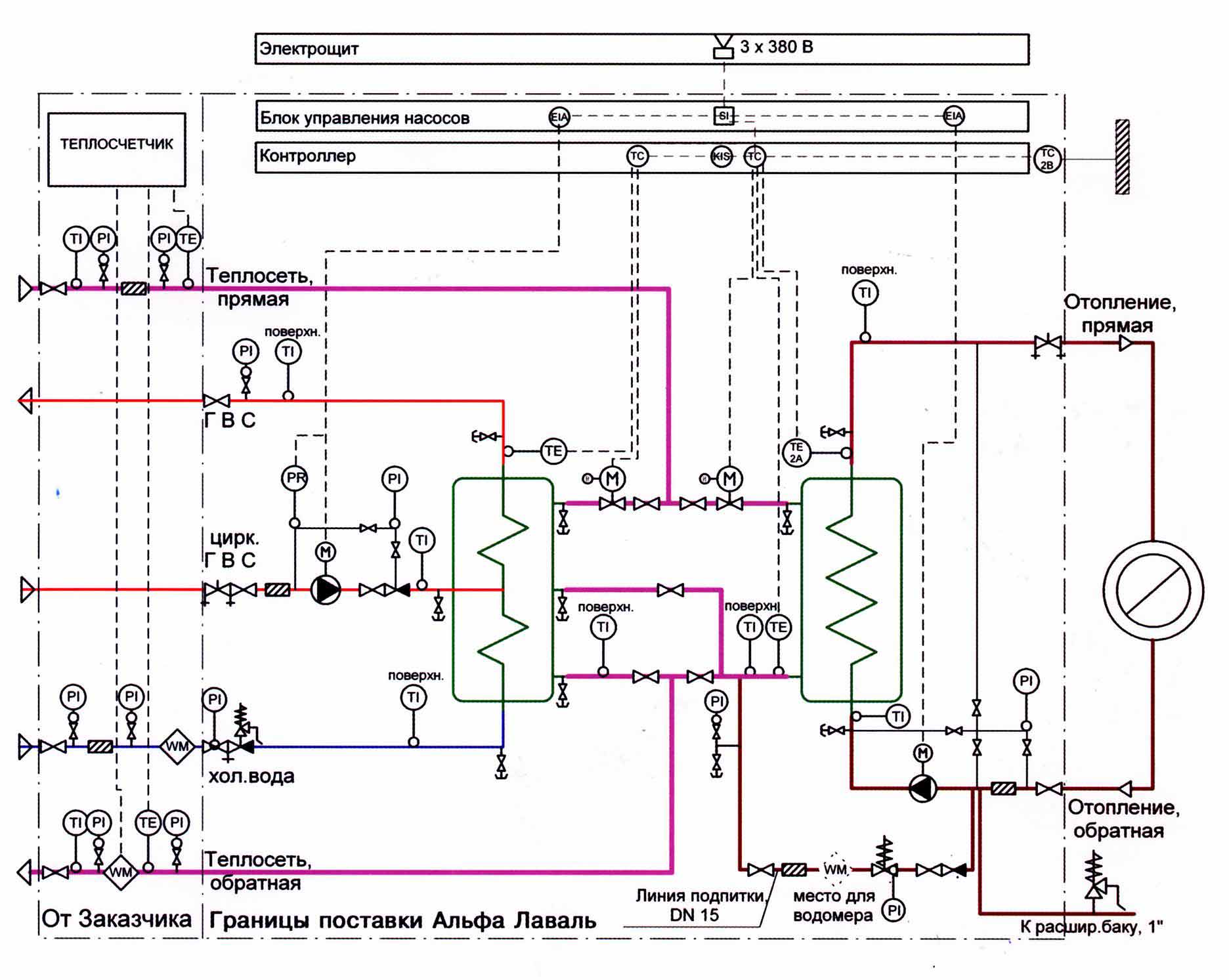

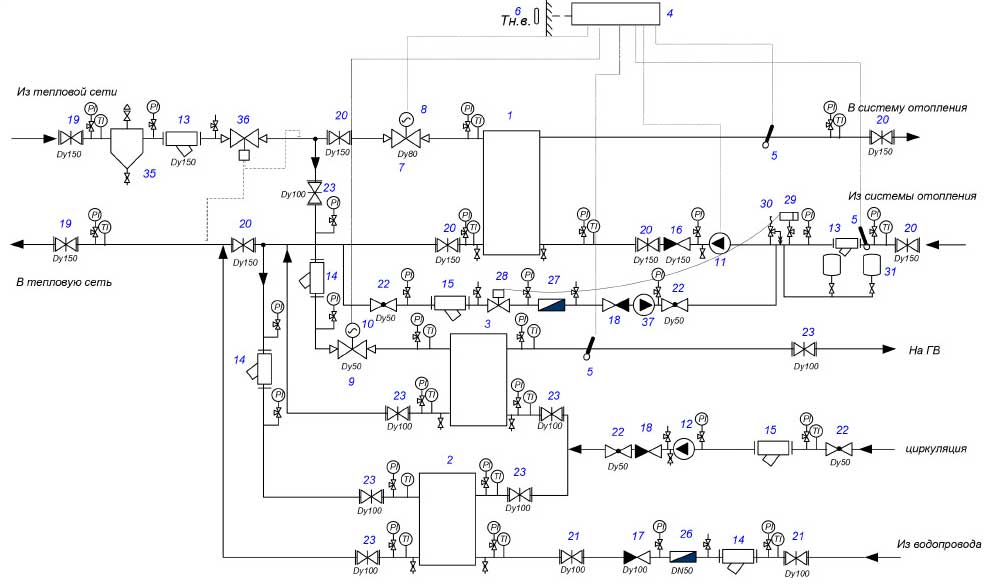

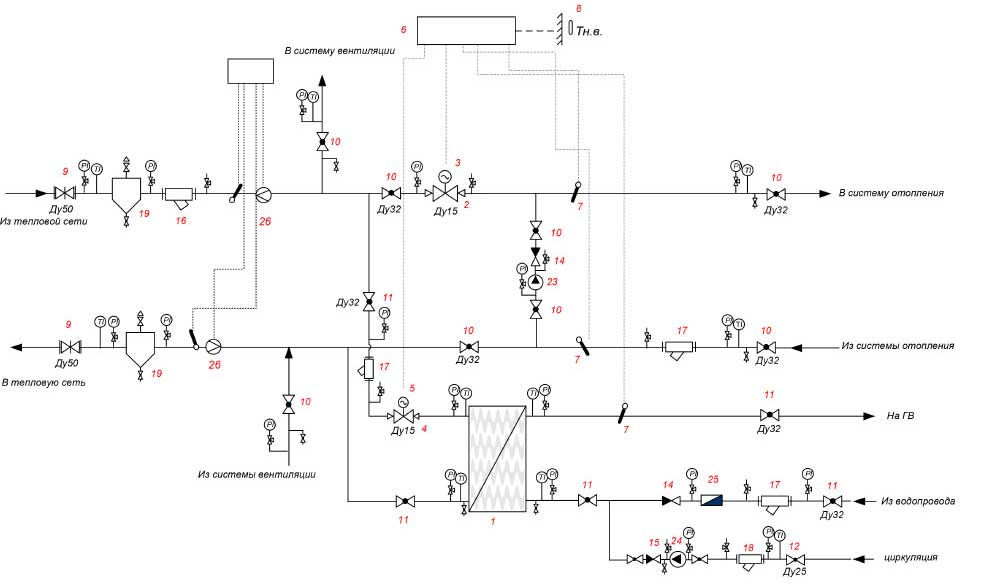

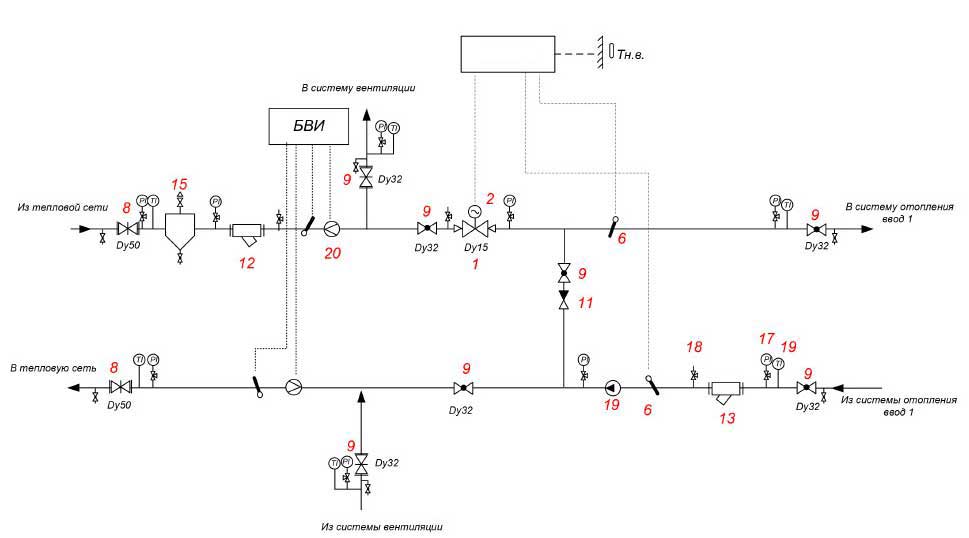

Схема комплектного блочного теплового пункта заводской готовности для подключения зданий к тепловой сети

Поставка оборудования:



1. Зависимая схема присоединения системы отопления
Зависимая схема присоединения системы отопления
2. Независимая схема присоединения системы отопления, с линией подпитки
Независимая схема присоединения системы отопления, с линией подпитки
3. Зависимая схема присоединения системы отопления с насос узлом смешения, с резервированием теплообменников на ГВС
Зависимая схема присоединения системы отопления с насос узлом смешения, с резервированием теплообменников на ГВС
4. Независимая схема присоединения системы отопления, с линией подпитки и двухступенчатой системой ГВС
Независимая  схема присоединения системы отопления, с линией подпитки и двухступенчатой системой ГВС
5. Независимая схема присоединения системы отопления с резервированием теплообменников, с линией подпитки и двухступенчатой системой ГВС через моноблок
Независимая схема присоединения системы отопления с резервированием теплообменников, с линией подпитки и двухступенчатой системой ГВС через моноблок



Технавигатор - это библиотека электронной проектной,сметной, нормативно-технической документации,литературы в области промышленной теплоэнергетики (районные тепловые станции (РТС), малые квартальные (КТС) и модульные котельные (МК), центральные и индивидуальные тепловые пункты (ЦТП, ИТП) и все что связано с теплоснабжением, газоснабжением

ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ

Проектирование и монтаж тепловых пунктов

      Тепловой пункт - это комплекс установок, предназначенных для распределения тепла (отопление, вентиляция, горячее водоснабжение), поступающего из тепловой сети, между потребителями в соответствии с установленными для них видом и параметрами теплоносителя. Осуществляется теплоснабжение любых объектов - от дачных домиков и многоквартирных домов до коттеджных поселков и промышленных предприятий.

     Тепловые пункты различают на индивидуальные тепловые пункты (ИТП) и центральные тепловые пункты (ЦТП). ИТП обслуживает одно здание (или его часть) и располагается обычно в его подвале, и ЦТП гораздо более сложный, больший по размерам и обслуживает сеть или группу зданий и как правило, размещается в отдельных сооружениях.

      Оборудуется приборами регулирования и учёта расхода тепла. В тепловом пункте, обслуживающем потребителей пара, обычно размещаются редукционно-охладительные установки, снижающие давление и температуру пара до требуемых значений, и установки для сбора и возврата конденсата в источник теплоснабжения. В тепловом пункте, распределяющем горячую воду, расходуемую на коммунально-бытовые нужды, обычно устанавливается смесительное устройство, которое снижает температуру поступающей из тепловой сети воды до необходимого значения. Тепловой пункт независимых систем теплоснабжения оборудуются теплообменниками отопления.

      При закрытых системах в тепловом пункте устанавливаются теплообменники горячего водоснабжения, чаще всего двухступенчатые, позволяющие сократить расход воды в тепловой сети.

     При открытых системах в оборудовании теплового пункта обычно предусматриваются клапаны для смешения воды, поступающей на горячее водоснабжение из подающей и обратной линий тепловой сети, и автоматического поддержания заданной температуры смешанной воды. При необходимости размещаются насосы холодного водоснабжения, пожарные насосы и другое инженерное оборудование микрорайона.



Проектирование ИТП и ЦТП можно условно разделить на следующие этапы:

   На стадии предпроектной подготовки мы изучаем все необходимые документы, информацию об объекте теплоснабжения, организуем встречу с заказчиком, обследуем объект.

•   Анализируем технические характеристики объекта теплоснабжения на основе предоставленных документов и предварительного обследования, формируем стратегию последующих шагов расчета теплового пункта.
•   Согласуем с заказчиком выбор применяемого оборудования для будущего теплового пункта.
•   Разрабатываем проектную документацию, основываясь на СП 41-101-95 «Проектирование тепловых пунктов», на действующих нормативно-технических документах и на техническом задании заказчика с учетом его пожеланий по бюджету.
•   Осуществляем согласование проектной документации в надзорных органах, после чего индивидуальный или типовой проект становится легитимным рабочим документом.

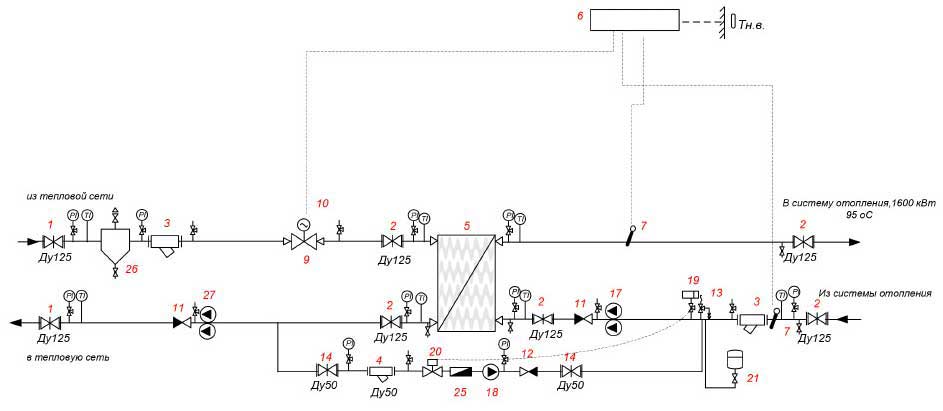

1. Реконструкция ЦТП по адресу: Земляной вал, л. 52/16

2. Тепловой пункт Cetetherm CetePunkt - комплектный блочный тепловой пункт заводской готовности для подключения зданий к тепловой сети  проектная рабочая документация строительство монтаж реконструкция капитальный ремонт техническое перевооружение ликвидация консервация объектов специальных требований промышленной безопасности установленных Ростехнадзора

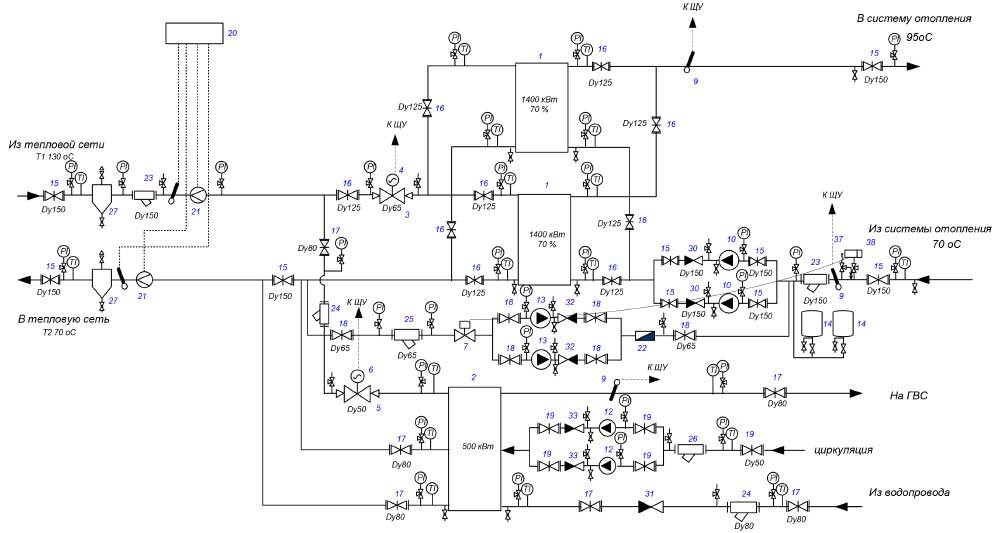

4. Реконструкция ЦТП-41Т кв.95 района Можайский: Раздел 1. "Тепловой пункт и насосные станции" Том 1. Общие данные. Принципиальные решения. Основное оборудование

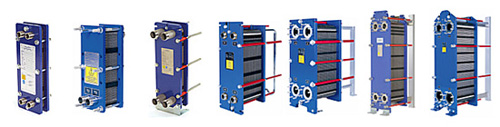

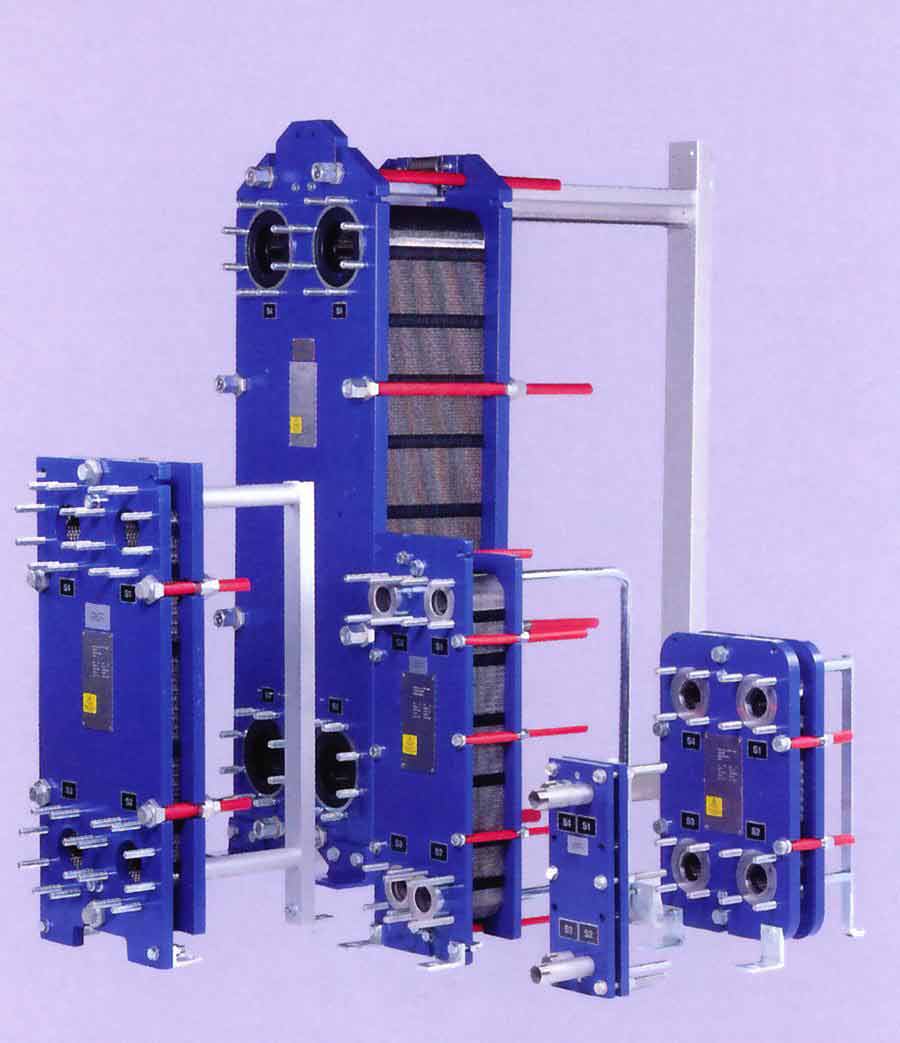

Стандартная конструкция разборных теплобменников серии M, T, TS:

Конструкция пластинчатого теплообменника Альфа Лаваль содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих в процессе теплообмена.

Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая плас­тина снабжена прокладкой из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Необходи­мое число пластин, их профиль и размер определяется в соответствии с расходами сред и их физико-химическими свойствами, температурной программой и допустимой потерей напора по горячей и холодной стороне.

Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Размещение патрубков для ввода и отвода сред воз­можно "как на опорной, так и на прижимной плитах. Пластины и прокладки изготавливают из материалов, стойких к обрабатываемой среде.

Принцип работы: Жидкости, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. Прокладки, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим кана­лам, исключая возможность смешивания потоков. Тип пластин и конфигурация каналов выбирается, исходя из заданных технических требований, обеспечивая опти­мальные условия процесса теплообмена

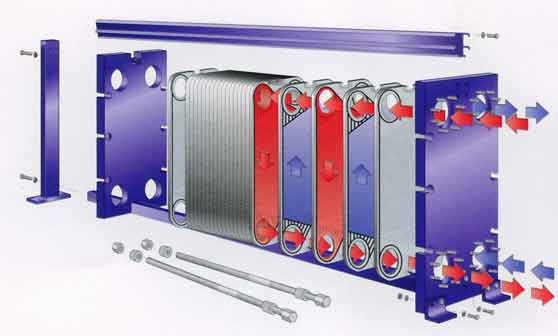

Сборка разборного пластинчатого теплообменника

Стандартные материалы: материал рамы - сталь; покрытие - эпоксидная эмаль; материал патрубков - нержавеющая сталь 316, титан; материал пластин - нержавеющая сталь АISI 316, титан; материал прокладок -резина: нитрил, Heat-seal, ЕРDМ.

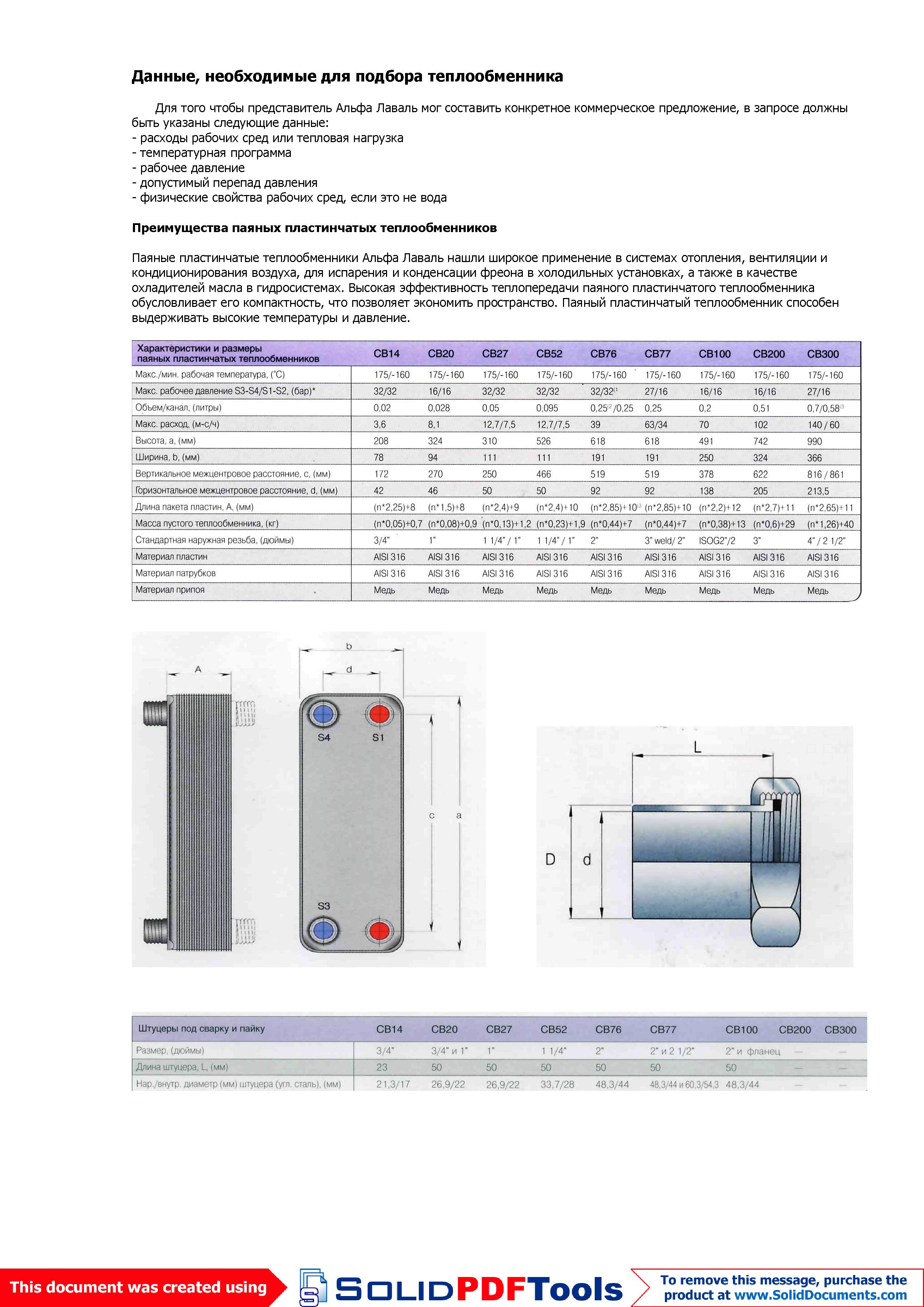

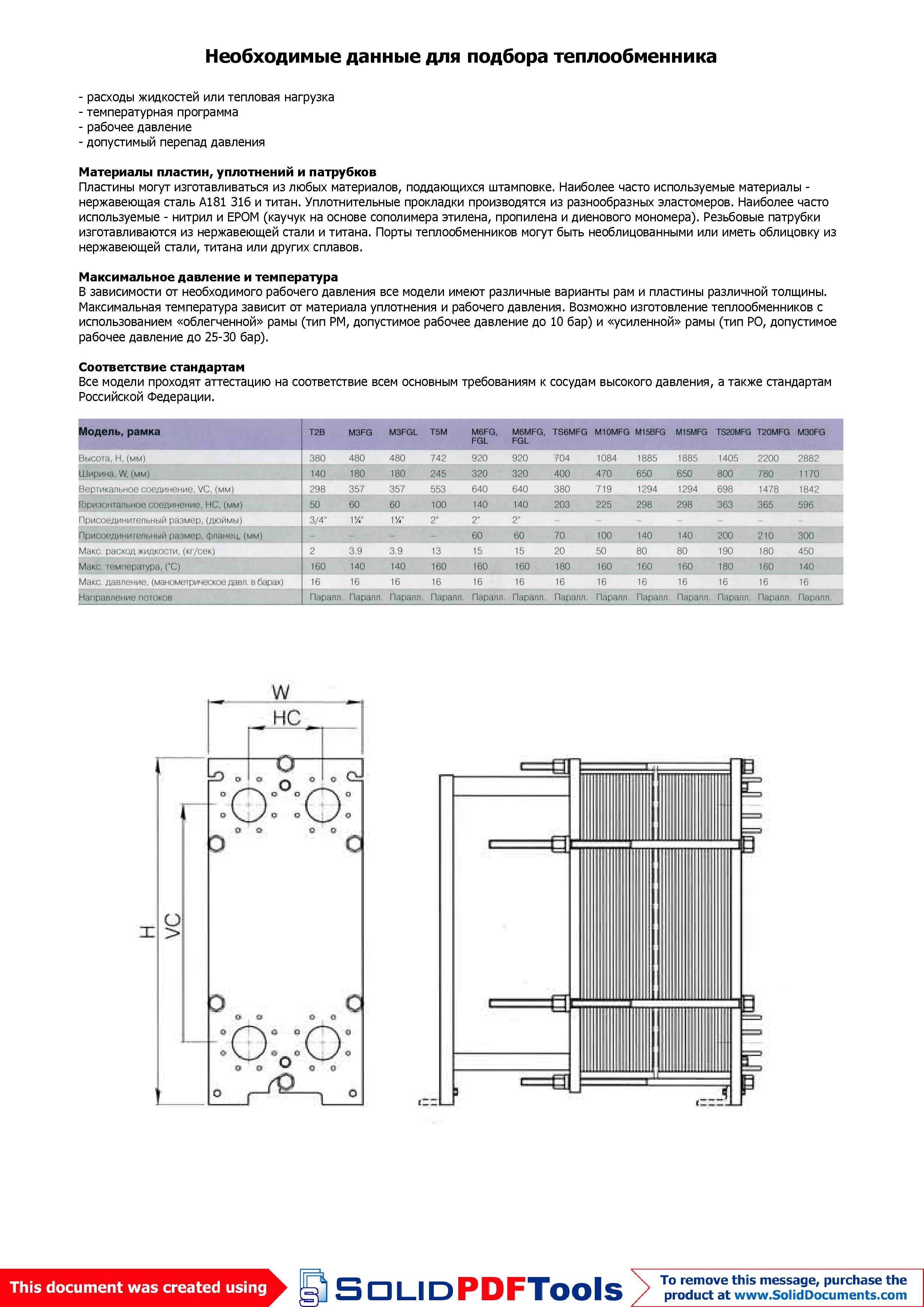

Необходимые данные для подбора теплообменника: находятся здесь

 - Разборный пластинчатый теплообменник PDF (2,57 Мб)
 - Разборный пластинчатый теплообменник Т5 PDF (142 кб)
 - Разборный пластинчатый теплообменник Т2 PDF (123 кб)
 - Разборные пластинчатые теплообменники M,T,TS PDF (281 кб)

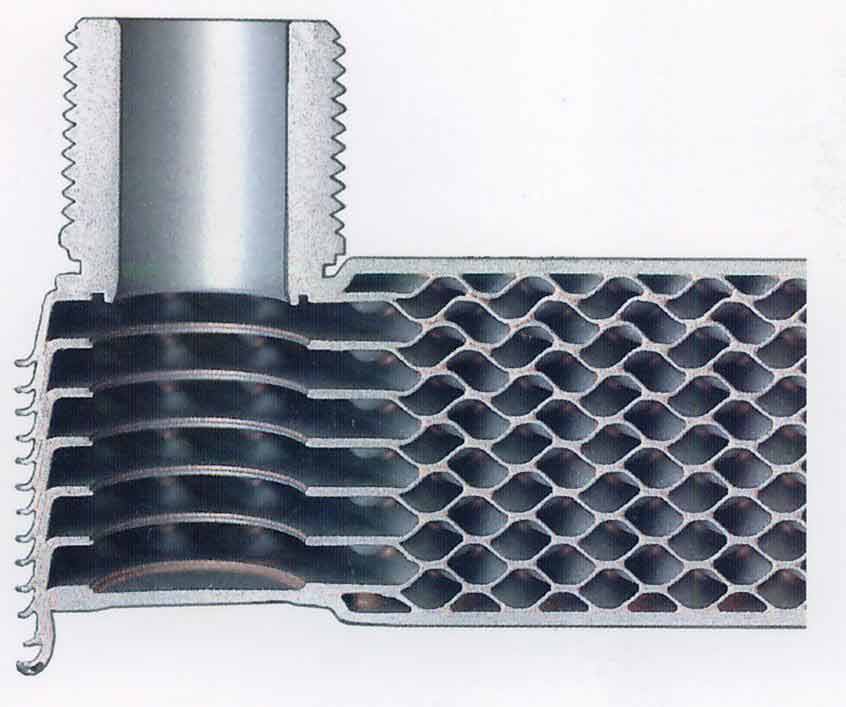

Стандартная конструкция паяных пластинчатых теплообменников серий СВ 14-300

поверхность теплопередачи состоит из пакета тонких гофрированных металлических пластин, размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Патрубки для ввода и отвода рабочих сред могут располагаться как на передней, так и на задней торцевой пластине.

Принцип работы:  Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся кана­лам, образованным пластинами и угловыми отверстиями. Каналы располагаются таким образом, что две рабочие среды движутся по ним в режиме противотока.



Стандартные материалы:  Материал торцевых пластин - нержавеющая сталь АISI 316; материал патрубков - нержавеющая сталь АISI 316; материал пластин - нержавеющая сталь АISI 316; материал припоя - медь Необходимые данные для подбора теплообменника: находятся здесь









Реклама на Технавигаторе

Разборные теплообменники

Расчет ИТП и ЦТП выполняется высококвалифицированными инженерами нашего проектного отдела. Многолетний опыт работы в этой сфере позволяет нам разрабатывать проекты любой сложности в оптимальные сроки. Для того чтобы узнать подробности и ориентировочную стоимость услуги, вам нужно позвонить нашим консультантам или заказать бесплатный обратный звонок для связи с вами в удобное время.

Разработка проектной документации, снижаем стоимость в 75% случаев, прохождение экспертизы проекта, предварительный расчет, разделы -ГСН, -ГСВ, -ТМ, -АТМ, -ЭМ, -КМ, -АС тел. +7 (963) 610-2131

Разработка проектной документации

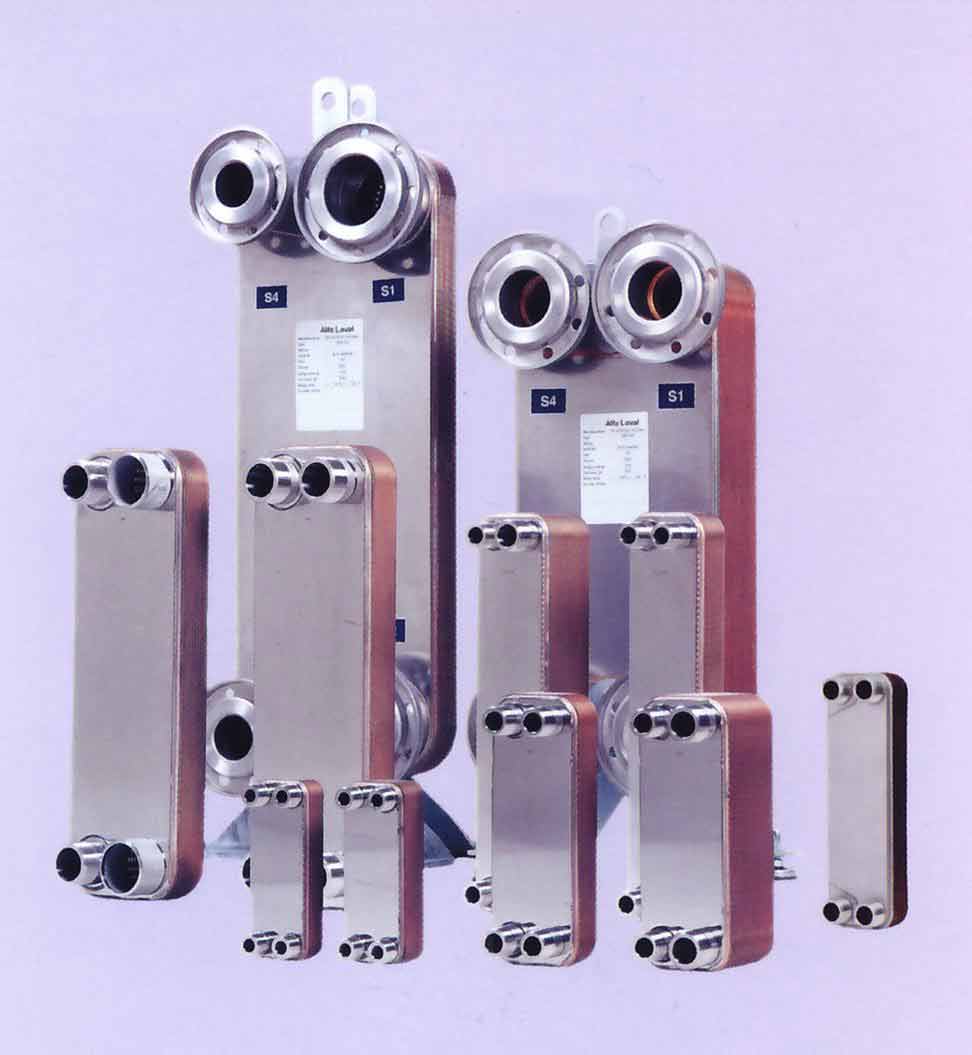

Паянные пластинчатые теплообменники Alfa-Laval



Pajannye_plastinchatye_teploobmenniki_Alfa-Laval

Паяные пластинчатые теплообменники (ППТ) с хорошо зарекомендовавший себя компонент холодильной установки. Холодильные установки, в которых установлены ППТ Alfa Laval, как правило:

  •   Чиллер: Охлаждает воду или рассол и сбрасывает тепло в воду или воздух. Вода проходит по гидравлической системе через различные типы теплообменников: для охлаждения воздуха в системах кондиционирования, либо для охлаждения производственных или промышленных процессов. Для привода чиллера обычно используются две основные системы: компрессор, приводимый в движение электрическим двигателем, в испарительном компрессионном холодильном цикле; либо тепло-приводные системы (пар, сжигание природного газа) в абсорбционном холодильном цикле.



  •   Тепловой насос: Тип водяного чиллера, который может работать по обратному циклу, называется тепловым насосом с водяным источником. В этом случае его основной функцией является нагрев воды и сброс холода в воздух или воду. Нагреваемая вода нагревает воздух в системах кондиционирования. Другая разновидность этой системы с тепловые насосы с земляным источником используют поверхность воды или земли для получения или сброса тепла.



ППТ с это эффективное выполнение ряда функций холодильной установки. Самая основная с теплопередача между двух сред: хладагентом, который является основной жидкостью (фреон или природный газ), и водой или рассолом, которые являются вспомогательной жидкостью:
Испаритель, с ТРВ, охлаждение воды
Конденсатор, утилизирующий или сбрасывающий тепло в воду
Предконденсатор для частичной утилизации тепла в воду
Экономайзер, охлаждающий жидкий хладагент и перегревающий испарившийся хладагент.

Другое возможное применение:
Переохладитель для охлаждения жидкого хладагента артезианской водой
Промежуточные теплообменники, применяемые в абсорбционных циклах для предварительного нагрева разведенных растворов или для предварительного охлаждения концентрированных растворов.
