ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ

Отопление и вентиляция





                Стандартная установка осуществляется следующим образом:



     1. Внешний блок размещается на кронштейнах под окном (без применения альпинистского снаряжения).Если установка производится на первом этаже, то внешний блок ставится на высоте до 4м (модельный ряд 5, 7, 9, 12) все остальные модели до 3м.
     2. Одно отверстие во внешней стене для вывода коммуникаций, кабель питания и дренажный шланг к наружному блоку.
     3. Межблочная теплотрасса до 5м. (фреоновые трубки в изоляции, электрические провода, дренажный шланг).
     4. Коммуникации от внутреннего блока до отверстия во внешней стене(внутри помещения) идут под небольшим наклоном и закрываются декоративным коробом длиной до 1м.
     5. Наружные коммуникации не фиксируются на стене и не укладываются в декоративный короб.

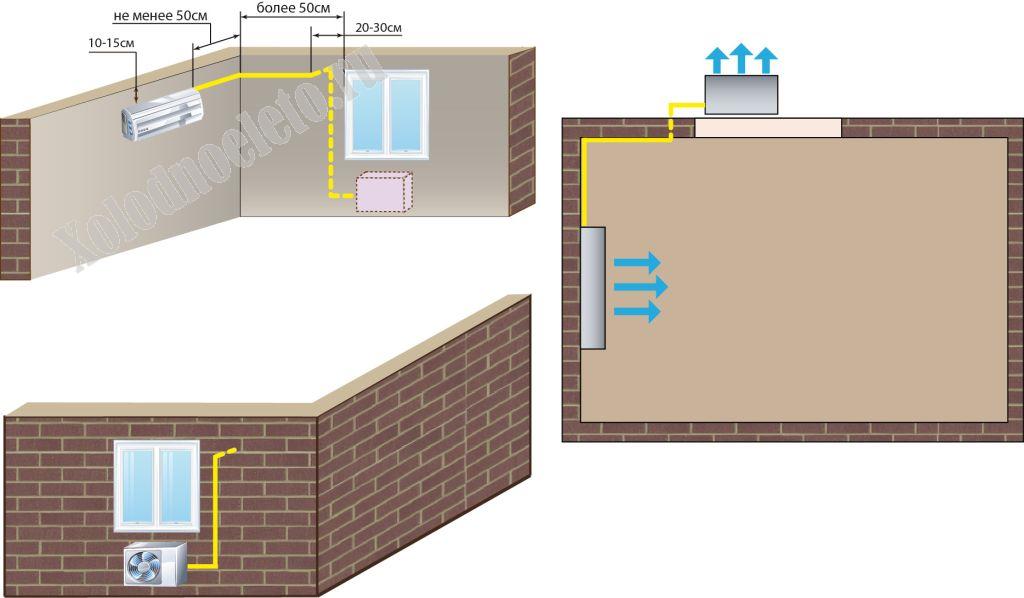

Схема №1 стандартной установки кондиционеров

схема 1

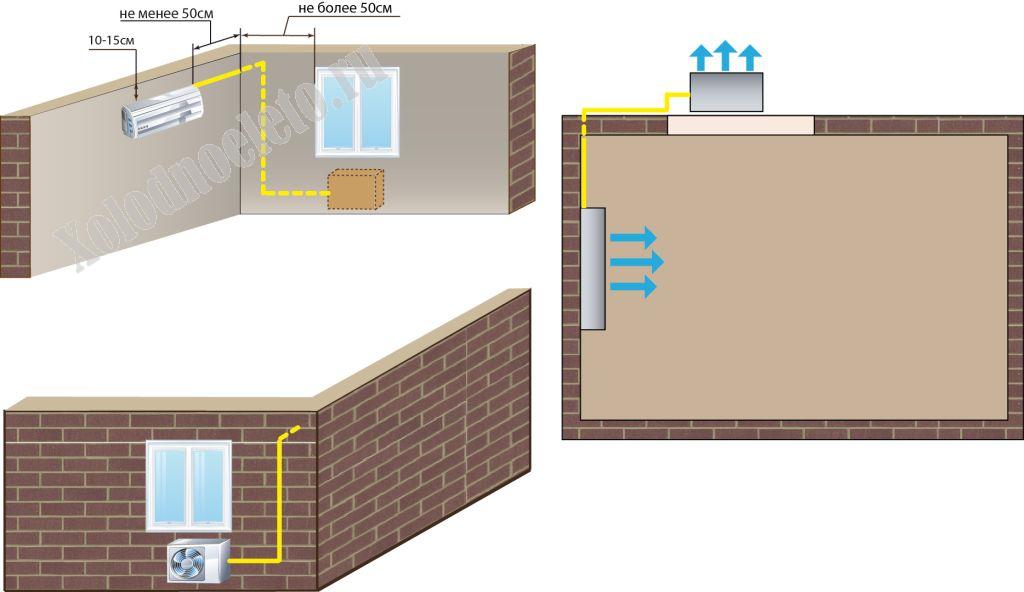

Схема №2 стандартной установки кондиционеров

схема 2

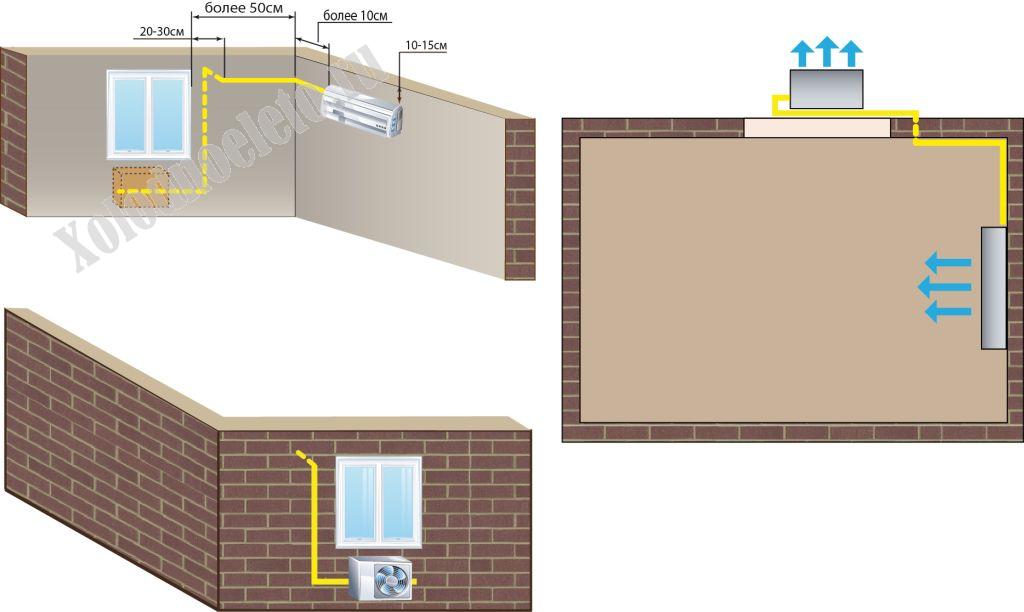

Схема №3 стандартной установки кондиционеров

схема 3

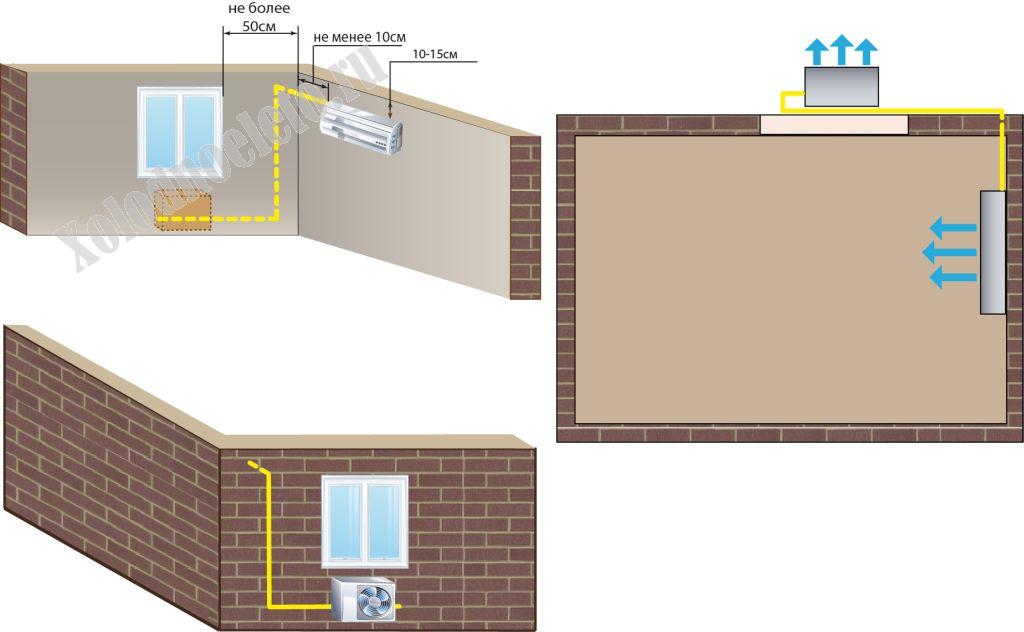

Схема №4 стандартной установки кондиционеров

схема 4









                                     Нестандартная установка кондиционеров



      Нестандартная установка кондиционеров производится в том случае, когда исходя из условий монтажа или предпочтений заказчика, необходимо проведение дополнительных работ, которые не входят в стандартный монтаж кондиционеров. Таковыми являются:
       1. Штробление и укладка в штробу межблочных коммуникаций.
       2. “Установка кондиционеров в два этапа”. Обычно применяется, когда установка кондиционеров производится одновременно с капитальным ремонтом помещения. Во время общего ремонта офиса или квартиры проводится первый этап: устанавливается внешний блок и выводятся межблочные коммуникации. После ремонта, во время второго этапа устанавливается внутренний блок.
       3. Установка внешнего блока сплит-системы не под окном, а сверху или сбоку от окна, что намного осложняет работу монтажников. Иногда такая установка невозможна без использования спец.техники, автовышек или вмешательства альпинистов.
       4. Монтаж защитного козырька над наружным блоком сплит-системы.
       5. Закрепление наружных коммуникаций к стене.
       6. Установка помпы для дренажа.
       7. Удлинение межблочной трассы (свыше 5 метров).

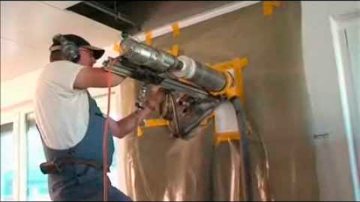

Вентиляционные панели Blizzard

Технический паспорт. Инструкция по эксплуатации. Вентиляционные панели «Блиццард Люфттехник» Nord, Euphorie





1. Проект коттеджа 5-2008. Индивидуальный жилой дом. №115-ОВ (Продолжение. Начало см. раздел -АР)
2. Проект отопления здания столовой на 120 мест (графическая часть dwg)
3. Проект отопления здания столовой на 120 мест. Корректировка здания (графическая часть dwg)
4. Проект отопления здания водно-оздоровительного комплекса (графическая часть dwg)
5. Проект отопления здания столовой на 360 мест (графическая часть dwg)

6. Ремонтно-Эксплуатационный пункт (РЭП) в г.Красноярск на ул. Пограничников. Отопление. (ПЗ + графическая часть dwg)

Тепловая нагрузка на отопление составляет:
1) в здании гаража — Q= 256 500 Вт (0,22 Гкал/ч),
в том числе электроконвекторы Q= 26 500 Вт;
2) в здании вспомогательного назначения — Q= 373 790 Вт (0,321 Гкал/ч);
3) в здании склада — Q= 104 150 Вт (0,0895 Гкал/ч),
в том числе электроконвекторы Q= 8000 Вт.

7.Ремонтно-Эксплуатационный пункт (РЭП) в г.Красноярск на ул. Пограничников. Вентиляция. (Графическая часть dwg)

8. Ресторан "Фарш" по адресу: Московская область, г. Химки, микрорайон «ИКЕА», корп. № 2, помещение № 7009
9. Предприятие быстрого обслуживания "KFC" по адресу: г. Москва, пр-т Вернадского д.14а
10. Пиццерия "Серджио Пицца" по адресу: г. Сергиев Посад, ул. 2-я Пролетарская д.2
