  Ниже представлена рабочая документация по реконструкции, строительству, капитальному ремонту, расширению, техническому перевооружению, модернизации, консервации, ликвидации  оборудования районных тепловых станций (РТС), квартальных тепловых станций (КТС), малых котельных (МК) и производственных котельных всех ведомств.

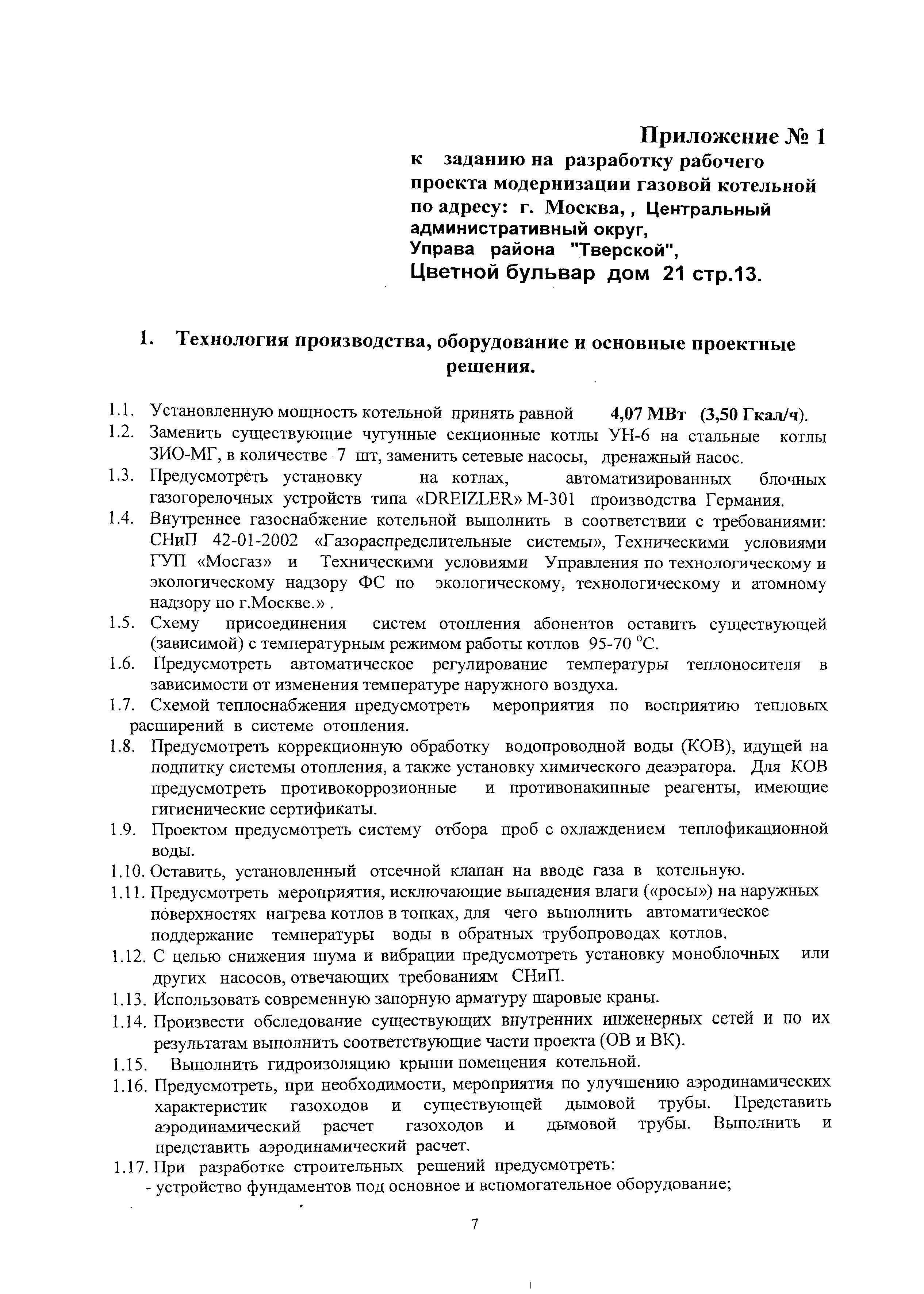

1. Реконструкция малой котельной по адресу: Цветной бульвар 21 стр13



 Состав проекта:



Формат документов: TIF



- АПЖ;    - Автоматическая установка порошкового пожаротушения;

- АС;       - Архитектурно-строительные решения;

- АТМ;     - Автоматизация;

- АТМ.Н ; - Нестандартное оборудование (щиты автоматики);

- ВК;        - Водопровод и канализация;

- ГСВ;      - Газоснабжение внутреннее;

- ИРД;     - Исходно-разрешительная документация;

- ОВ;       - Отопление и вентиляция;

- ООС;    - Охрана окружающей среды;

- ОЧ;       - Обследование и обмерочные чертежи;

- ПОС;     - Проект организации строительства;

- ТМ;        - Тепломеханическая часть;

- УУТЭ;    - Узел учета тепловой энергии;

- ЭМ, ЭО  - Электроснабжение



Приобрести комплект рабочей документации (стоимость 1000 руб.)

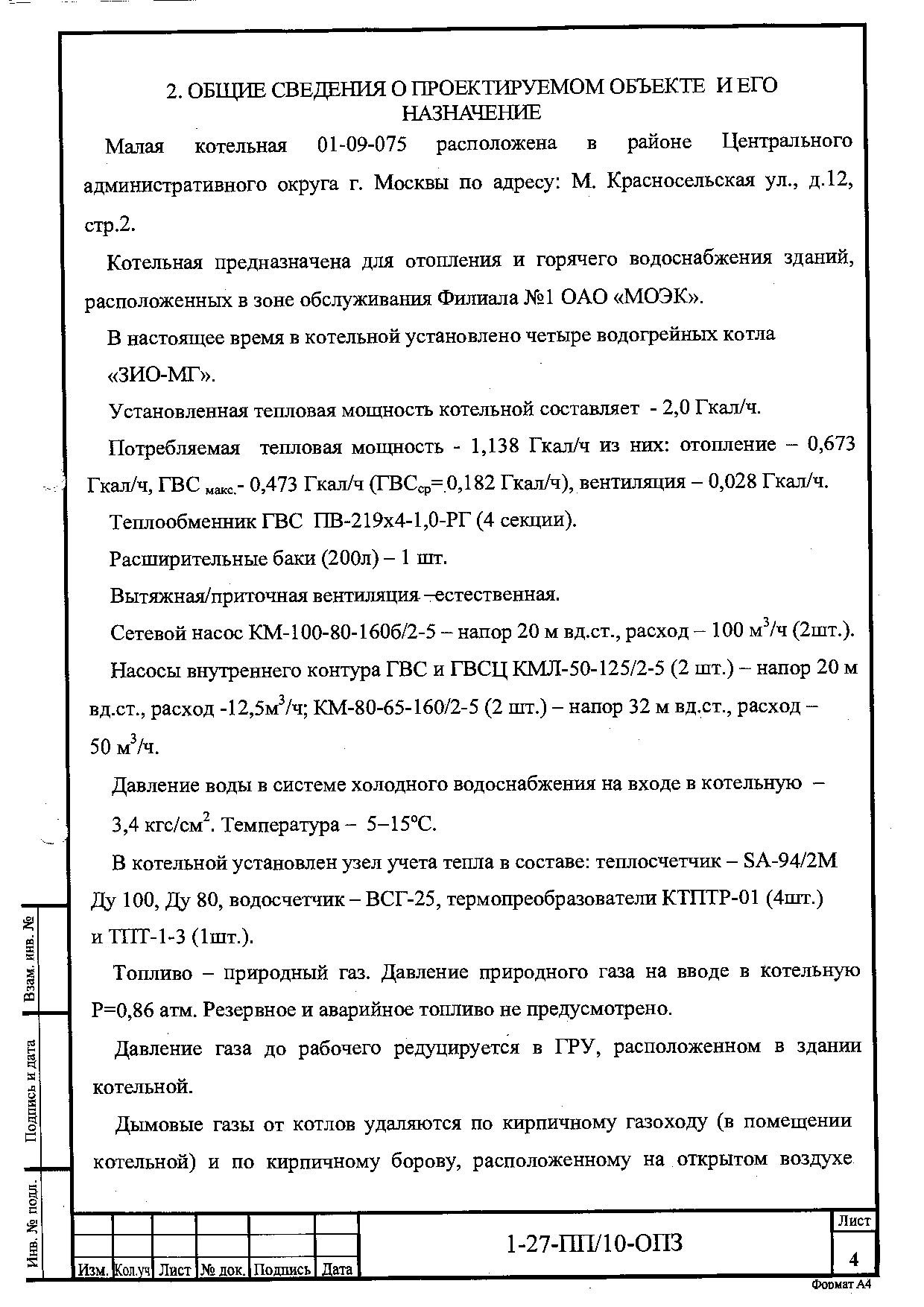

2. Техническое перевооружение котельной М. Красносельская д.12



 Состав проекта:

Формат документов: TIF.



- АС;         - Архитектурно-строительные решения;

- АС2        - Защитное ограждение дымохода

- АТМ1;    - Узел коммерческого учета тепловой энергии;

- АТМ;      - Автоматизация технологических решений;

- ВК;         - Водоснабжение и водоотведение (водоподготовка);

- ГСВ;       - Газоснабжение внутреннее;

- ДП.ПЗ   - Диспетчеризация. Пояснительная записка;

- ШКА      - Диспетчеризация. Шкаф комплектной автоматики;

- МО         - Диспетчеризация. Математическое обеспечение;

- ПО         - Диспетчеризация. Программное обеспечение;

- ДП;        - Диспетчеризация (нижний уровень);

- КЖ;       - Конструкции железобетонные;

- ОВ;         - Отопление и вентиляция;

- ООС;      - Охрана окружающей среды;

- ОПЗ;       - Общая пояснительная записка;

- ПДР;       - Демонтаж оборудования и строительных конструкций;

- ПОС;       - Проект организации строительства;

- ТМ;          - Тепломеханические решения;

- ЭС;          - Система электроснабжения;

- АУПТ;     - Автоматическая установка пожаротушения;

- СПС;       - Автоматическая система пожарной сигнализации, звуковое оповещение при пожаре в

                    малой котельной;

- МПБ,       - Мероприятия по обеспечению пожарной безопасности;

- МНД        - Мероприятия от несанкционированного доступа

- АОВ        - Автоматизация ОВ

- СМ          - Сметная документация на техническое перевооружение (реконструкцию)



Приобрести комплект рабочей документации (стоимость 1000 руб.)

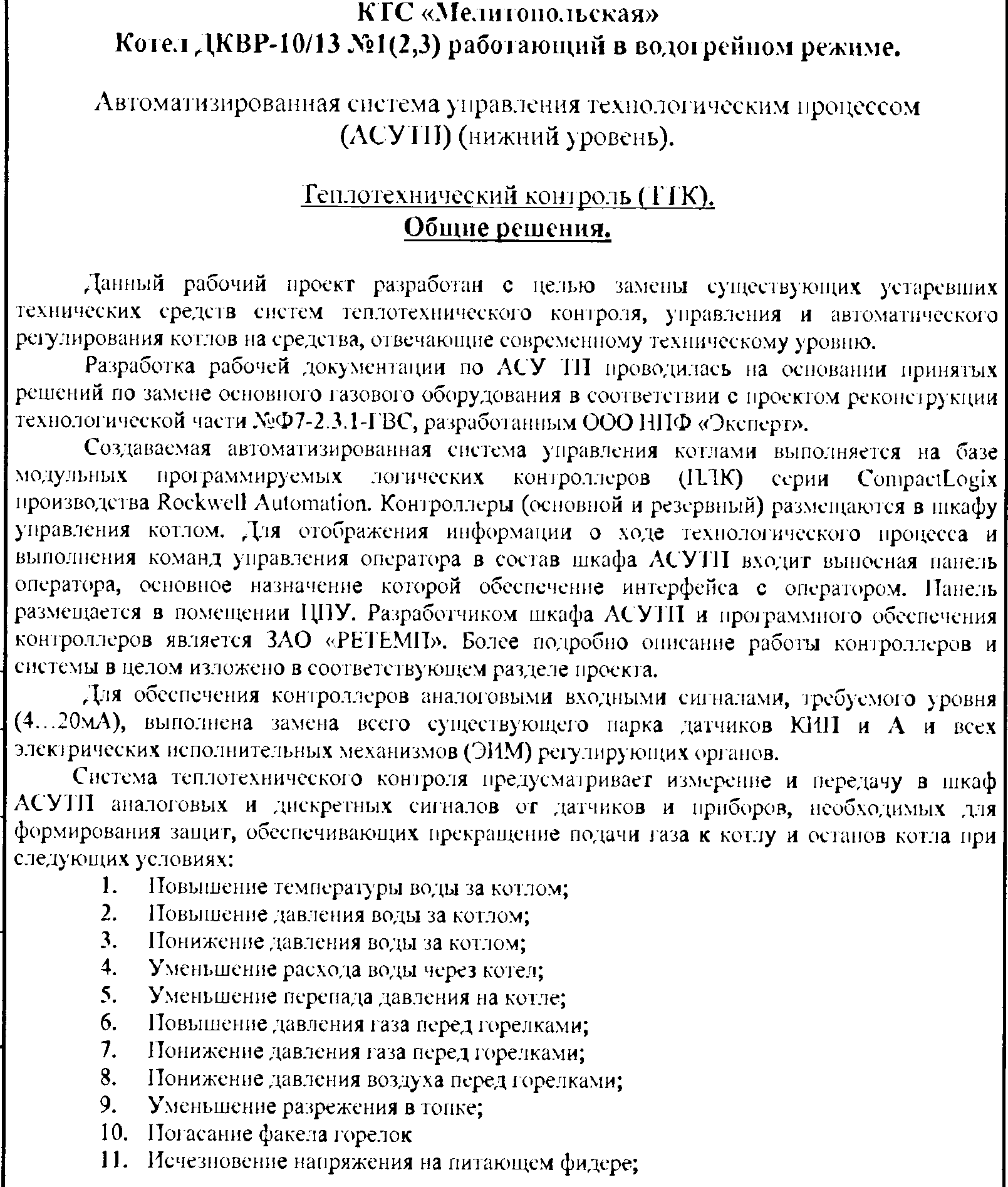

3. Техническое перевооружение КТС "Мелитопольская"



Состав проекта:



Формат документов: TIF.



- ГСВ       - Газоснабжение котла ДКВР-10/13 №1;

- АТХ       - Техническое обеспечение. Нижний уровень. Схемные решения. Планы

                 расположения  оборудования;

-АСУ ТП - Автоматизированная система управления технологическими процессами (АСУ ТП).           Верхний уровень: общесистемные решения, спецификация, информационное обеспечение, организационное обеспечение, техническое обеспечение, математическое обеспечение, программное обеспечение, сметные решения.

Формат документов: TIF



Приобрести комплект рабочей документации (стоимость 1000 руб.)

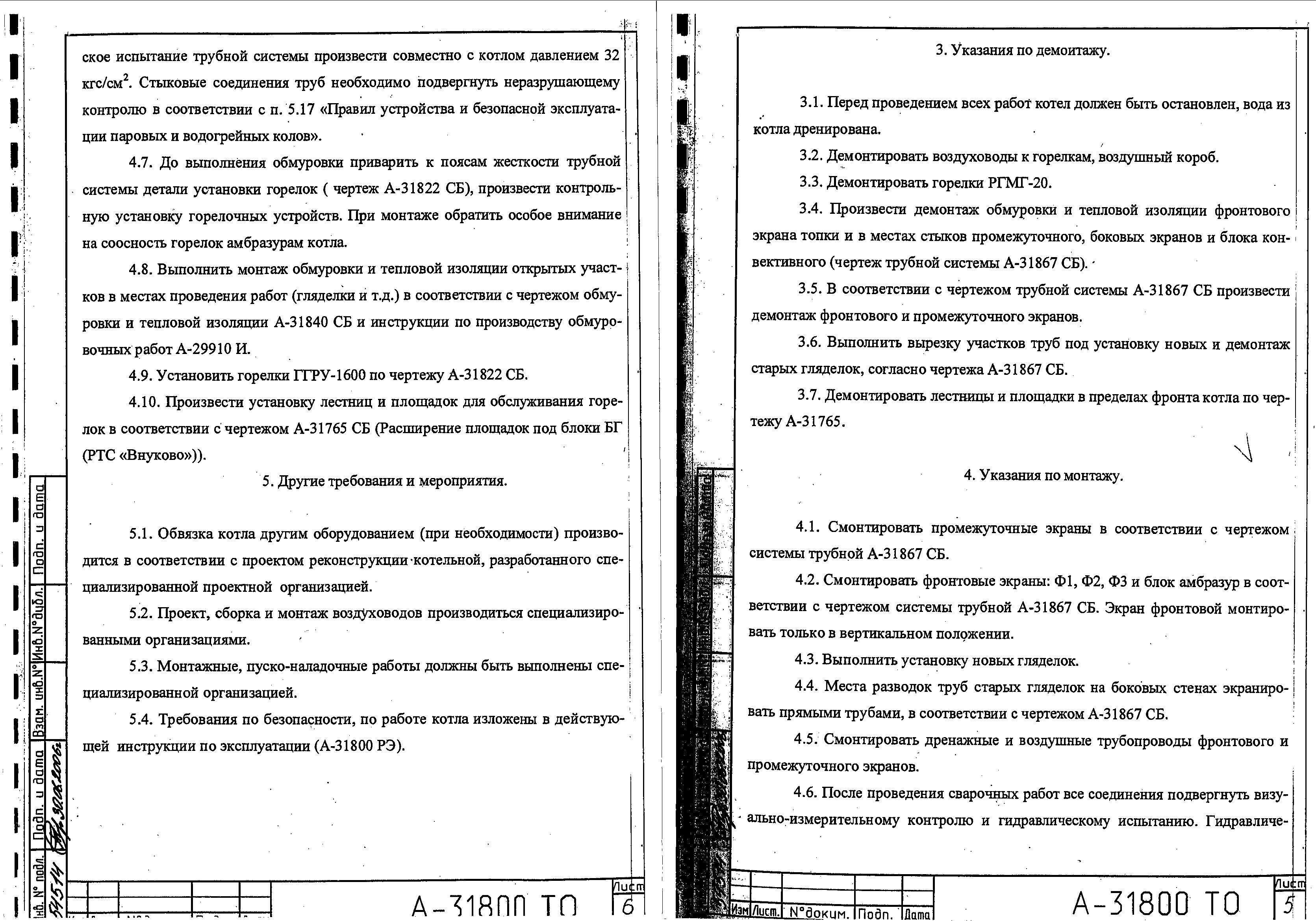

4. Модернизация котлов КВГМ-50-150 РТС "Внуково"





 Состав проекта:



Формат документов: TIF.



АС       - Площадки и опоры котла

АСУТП - Информационное обеспечение

АСУТП - Математическое обеспечение

АСУТП - Программное обеспечение

АСУТП - Техническое обеспечение

АСУТП - Техническое обеспечение. Спецификация

ГСВ      - Газоснабжение внутреннее

ПЗ        - Пояснительная записка

ПОС     - Проект организации строительства

ТМ        - Воздуховоды

Сб        - Чертежи котла КВГМ-50-150

ЭМ       - Силовое электрооборудование и освещение



Приобрести комплект рабочей документации (стоимость 1000 руб.)

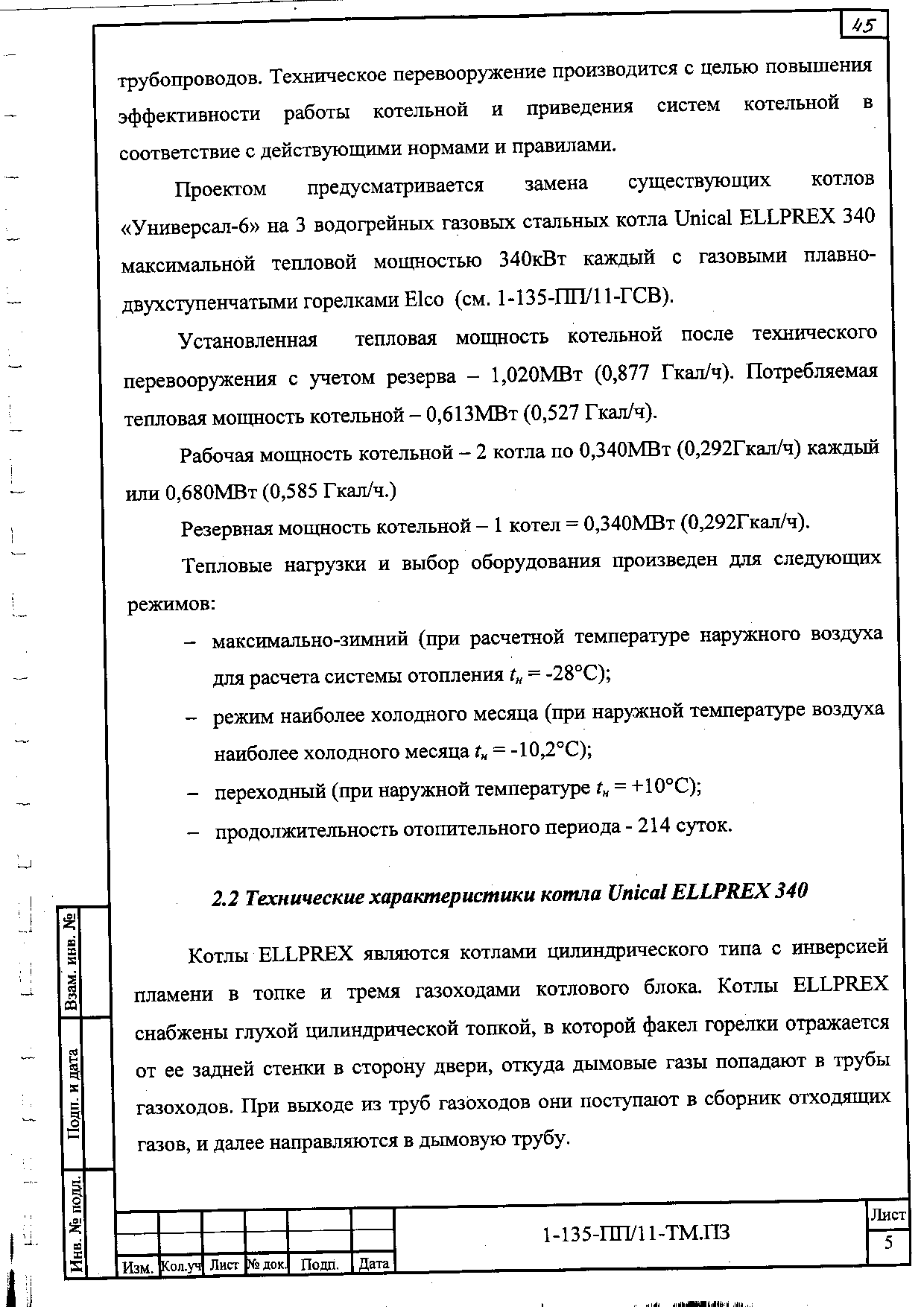

5. Техническое перевооружение малой котельной по адресу: Новослободская ул., д.3, стр.6:





 Состав проекта:



- КР          - конструктивные решения; Формат: DWG

- ОПС.ПТ - охранно-пожарная сигнализация и автоматическое пожаротушение TIF

- ЭОМ      - силовое электрооборудование и освещение; Формат: DWG, DOC, XLS, TIF

- ГСВ       - газоснабжение внутренние устройства; Формат: DWG, TIF

- ТМ         - тепломеханические решения; Формат: DWG, TIF

- АТМ       - автоматизация; Формат: TIF

- ОВ         - отопление и вентиляция; Формат: DOC, TIF

- АОВ       - автоматизация вентиляции; Формат: TIF

- АС         - архитектурно-строительные решения; Формат: PDF

- АДС      - диспетчеризация; Формат: TIF

- ВП         - водоподготовка; Формат: TIF

- ООС      - охрана окружающей среды; Формат: TIF

- ПБ         - мероприятия по обеспечению пожарной безопасности; Формат: TIF

- ПОС      - проект организации строительства; Формат: TIF

- УТЭ       - узел коммерческого учёта тепловой энергии; Формат: TIF

- АДС      - Контроллерный верхний уровень системы диспетчеризации; Формат: TIF



Приобрести комплект рабочей документации (стоимость 1000 руб.)
